Modulsystem V700

V700 Kassettentechnik

analoge Pro-Audio Systeme für die Tonstudiotechnik

V700 Pro Audio Geräte in Kassettentechnik in der Tradition deutscher Studiotechnik, angepasst an die heutigen Anforderungen. V700 ermöglicht den Aufbau von Pro Audio Systemen auf höchstem Qualitätsniveau. Der besondere Schwerpunkt der V700 Pro Audio Geräte liegt beim Stereo Mastering.

Überlegene klangliche Eigenschaften, überdimensionierte Ringkernübertrager höchster Qualität, + 30 dBu Headroom bei 300 Ohm Last, ein Dynamikumfang von mehr als 120 dB RMS und die 'double balanced' Technik von adt-audio sind die gemeinsamen Merkmale dieser Baureihe.

V700 Compressor, Equalizer und  Stereo Mastering Geräte

V700 kombiniert analoge Audiotechnik erster Klasse mit der Flexibilität eines Modulsystem. Die Variationsmöglichkeiten decken alle Bereiche analoger Audiotechnik ab - von einem einzelnen Vorverstärker oder einem Stereo Mastering System nach Maß bis zu einem kundenspezifischen Tonregiepult.

Die Modulpalette umfasst zusätzlich zu den Geräten für Stereo-Mastering und Channel Strips, die in Standard-19-Zoll Rahmen eingebaut werden können, auch ein großes Sortiment von Kassetten für den Aufbau von Mischpulten und Sonderanlagen.

Mastering Dynamik Prozessor U796 mit Compressor, Limiter und Expander

Stereo Mastering

Für Stereo Mastering bietet die V700 Kassettentechnik nicht nur Geräte für übliche Anwendungen, wie Equalizer und Compressoren, sondern auch eine Reihe von Spezialgeräten, die ungewöhnliche Bearbeitungsarten möglich machen und dem Mastering Ingenieur Zugriff auf klangliche und räumliche Eigenschaften eines Audiosignals geben, die weit vom Normalen entfernt sind.

Komplexe Eingriffe in die Räumlichkeit durch Bearbeitungen auf der MS Ebene sind ebenso möglich wie dynamische Entzerrungen, die Manipulation des Phasenverlaufs über die Frequenz und die Veränderung des Obertonspektrums durch Generierung von Harmonischen. Konventionelle Entzerrungen mittels spezieller Niveaufilter ergänzen und erweitern die Bearbeitungsmöglichkeiten der vollparametrischen Equalizer. Stereo Mastering mit V700

Mastering Compressoren und Limter

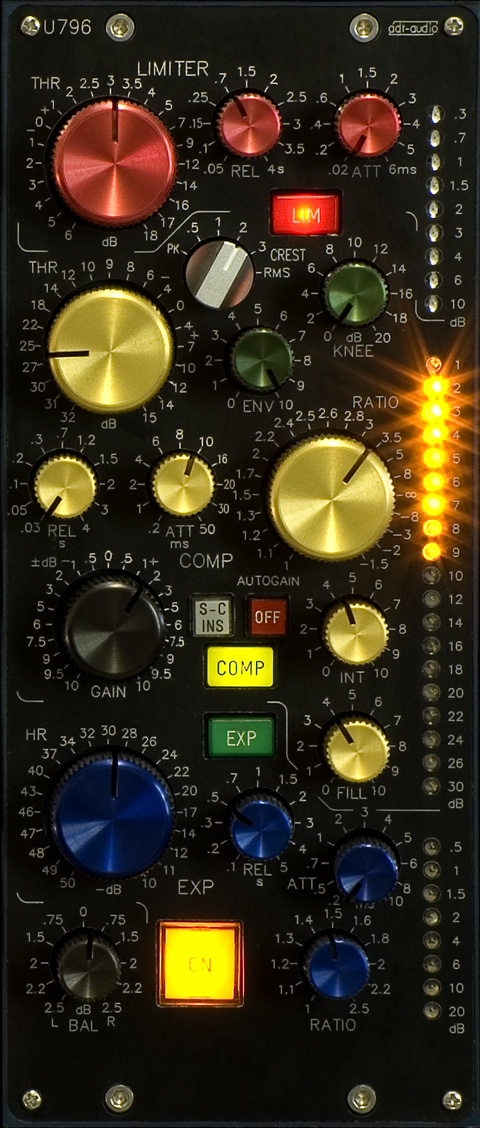

Die Stereo Mastering Compressoren Kompressoren und Limiter sind mit einer Reihe von Zusatzfunktionen ausgestattet, die die negativen Nebeneffekte einer extensiven Dynamikbearbeitung reduzieren können und eine enorme Steigerung der Lautheit ermöglichen, ohne dass die Natürlichkeit leidet. Das Foto links zeigt einen U796 Dynamik-Prozessor mit schwarzer Frontplatte. Mastering Dynamics

Eine Übersicht aller V700 Module für Stereo Mastering finden Sie hier:

Mastering Module 1
Mastering Module 2
Mastering Module 3

V700 Front-Ends

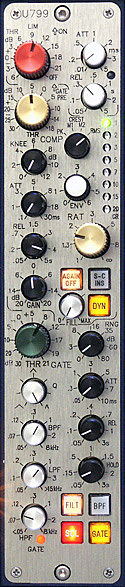

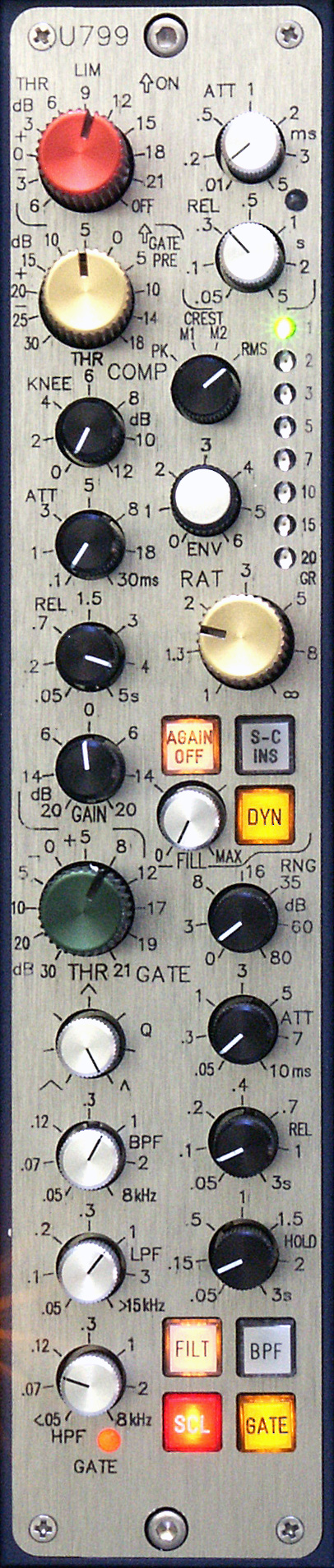

Hochwertigste Mikrofonverstärker, vollparametrische Equalizer auf dem Prinzip der aktiven Wien-Robinson Brücke mit extremen Stellbereichen und Dynamikprozessoren mit ungewöhnlichen, zusätzlichen Beeinflussungsmöglichkeiten ermöglichen die Kombination von Front-Ends und Channel Strips auf höchstem Niveau. Beschreibungen der einzelnen Baugruppen und ihrer Besonderheiten finden Sie auf den folgenden Seiten. Das Foto rechts zeigt einen U799 Dynamikprozessor mit Limiter, Compressor und Noise-Gate; links unten finden Sie das Foto eines Mikrofonverstärker V776.

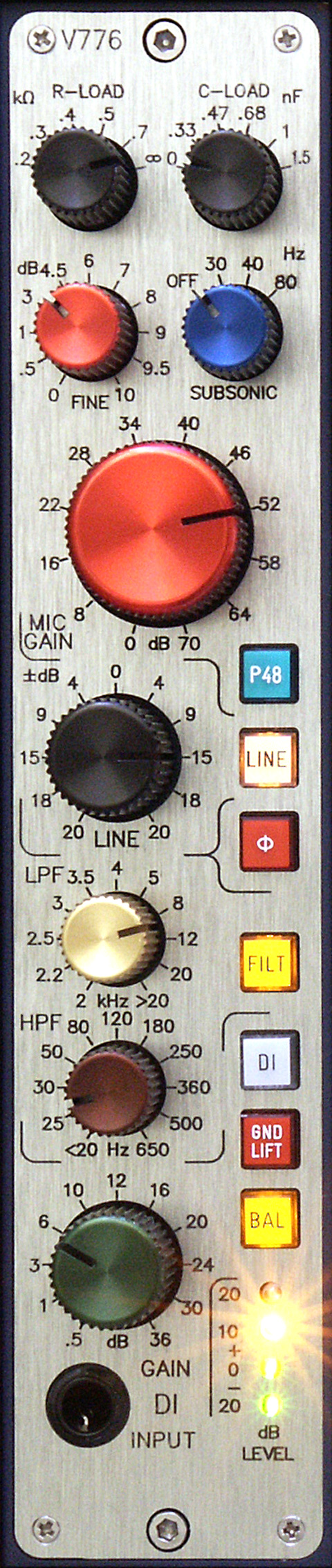

Eingangsverstärker V776 mit Mikrofonverstärker, Line- und DI Verstärker und Höhen-Tiefesperre

Hier sind Übersichtsseiten der Vorverstärker, Equalizer und Dynamikmodule:

Vorverstärker
Equalizer und Filter
Dynamik-Module

Die Technik

Alle V700 Geräte werden in Handarbeit unter Verwendung von Bauteilen und Materialien bester Qualität hergestellt. Selektierte Halbleiter, ausgemessene passive Komponenten und umfangreiche Abgleichprozeduren im Prüffeld sind für die Kassettengeräte der V700 obligatorisch.

Pro Audio Geräte der V700 Baureihe haben grundsätzlich symmetrische Ein- und Ausgänge, die von wenigen Ausnahmen abgesehen mit überdimensionierten Ringkern Übertragern ausgestattet werden können. Die Übertrager des Fabrikats Haufe können Signalpegel von mehr als + 30 dBu auch bei 40 Hz und einem Lastwiderstand von 300 Ohm verarbeiten. Für die meisten Module sind sowohl Versionen mit Übertragern wie auch Ausführungen mit erdsymmetrischen Ein- und Ausgängen möglich. Die erdsymmetrischen Ausführungen haben die gleichen Kenndaten wie die symmetrisch-erdfreien Versionen.

Praktisch alle V700 Kassettengeräte sind in 'double balanced' Technik aufgebaut. Das bedeutet, daß nicht nur die Ein- und Ausgänge symmetrisch ausgeführt sind, sondern auch der gesamte interne Schaltungsbau. Diese beiden internen Signalwege arbeiten zueinander gegenphasig. Vereinfacht ausgedrückt verwenden wir ein Stereogerät für ein Mono Signal. Dieses Verfahren hat zwei entscheidende Vorteile, die in der Philosophie der V700 Serie den erheblichen zusätzlichen Aufwand der doppelten Menge an Bauteilen rechtfertigen. Durch die gegenphasige Ansteuerung der beiden Signalzüge ergibt sich eine um 6 dB höhere Aussteuerbarkeit bei sonst unveränderten Eigenschaften. Da sich das Nutzsignal bei diesem Prinzip mit 6 dB addiert, die Rauschspannungen beider Signalzüge aber nur mit 3 dB ergibt sich eine grundsätzliche Erhöhung des Dynamikumfangs von 3 dB; eine Verbesserung, die auf anderem Wege praktisch nicht zu erzielen ist. Dazu kommt, dass mit diesem Verfahren eine Dämpfung des Eingangssignals vor der eigentlichen Schaltung und eine entsprechende Verstärkung am Ausgang für eine Übersteuerungsreserve von + 30 dBu nicht mehr notwendig ist und die grundsätzlich verwendeten Ein- und Ausgangsübertrager zusätzliche Verstärkerschaltungen an Ein- und Ausgängen überflüssig machen. Real ergibt damit eine gesamte Erhöhung des Dyanmikumfangs von mehr als den genannten 3 dB gegenüber einem nicht in dieser Technik ausgeführten, sonst gleichartigen Gerät; je nachdem um welches Gerät und welche Anwendung es sich handelt.



V700 Informationen:

V700 Basics:

Wir machen bei der Serie V700 keine Kompromisse um auf Kosten technischer und/oder klanglicher Eigenschaften zu einem marktgängigen Preis zu gelangen.

Die Konstruktion der Geräte beruht auf Techniken und Materialien die wir mit Blick auf die bestmögliche technische Realisierung der Geräte, frei von kaufmännischen und betriebswirtschaftlichen Gesichtspunken wählen.

Mit anderen Worten, wir bauen diese Serie nicht um damit hohe Umsätze und große Stückzahlen zu erzielen, sondern um ein Pro Audio System technisch in jeder Hinsicht zu optimieren.


Sie sind hier:
V700 Kassettentechnik Home
Stereo Mastering V700 Front-Ends MS-Stereo mit V700 ▼ V700 Info:
V700 Rahmen Modulaufbau Blenden und Knöpfe Stromversorgung technische Daten History
▼ Module für Rahmen:
alle Module für Frames Stereo Mastering Module 1 Stereo Mastering Module 2 Stereo Mastering Module 3 MS Stereo Module Vorverstärker Dynamik Module Equalizer und Filter Abhörregler/Meter
▼ Module für Mischpulte:
alle Module für Mischpultrahmen Pegelsteller Pan-Pots Studio Verstärker Abhörwahl/Meter Kommando/Tongenerator
V700 Preise Sitemap
ToolMod Pro-Audio Module ToolMod Faderbox ToolMod Mischpult ToolMix Summierer Sie sind hier:
V700 Kassettentechnik
Integrator Modulsystem analoge Studio Mischpulte Studio Mischpulte 5MT Surround Mischpult SRC51

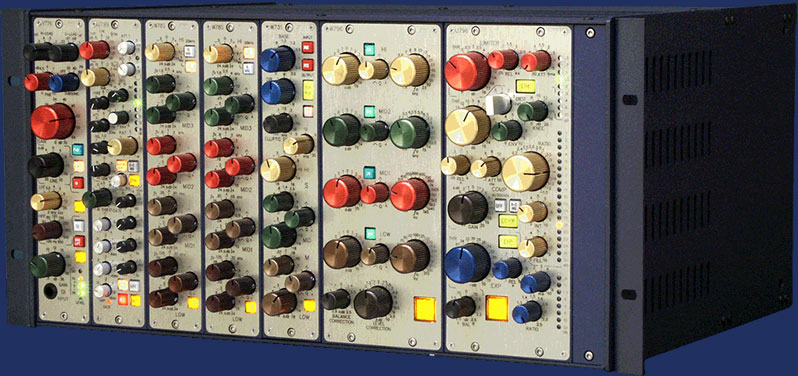

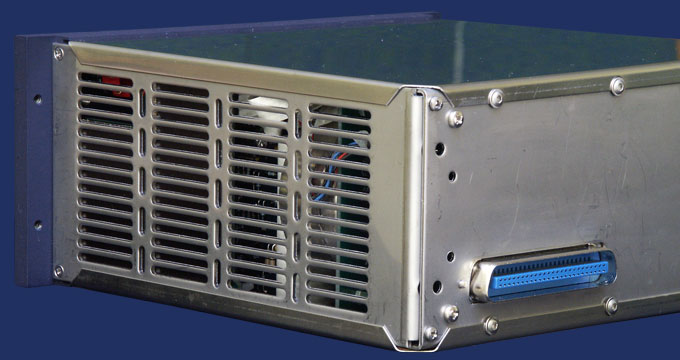

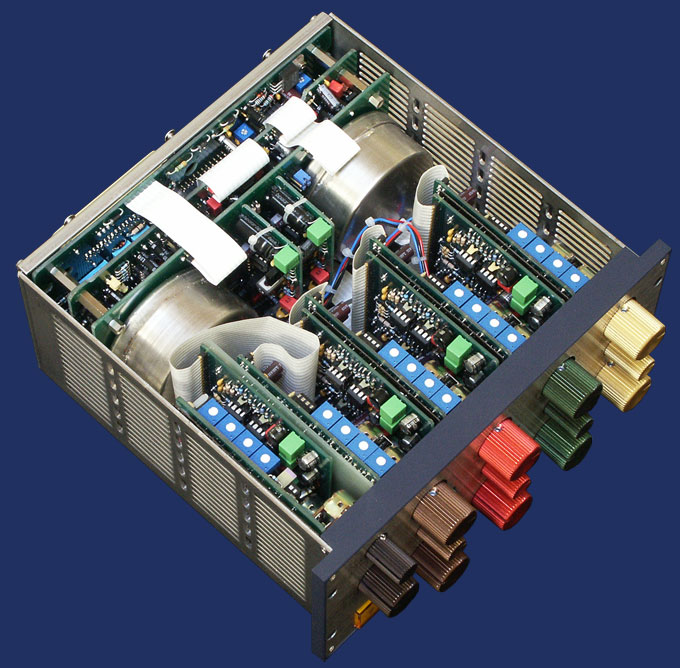

V700 19-Zoll Rahmen mit Front-End und Mastering Modulen Mastering Dynamik-Prozessor mit Compressor, Limiter und Expander Dynamikeinheit U799 mit Compressor, Limiter und Noise-Gate Eingangsverstärker V776 mit Mikrofonverstärker, Line- und DI Verstärker und Höhen-Tiefesperre xxx xxx Blick in den Stereo Mastering EQ W796 Rückansicht einer V700 Doppelkassette
