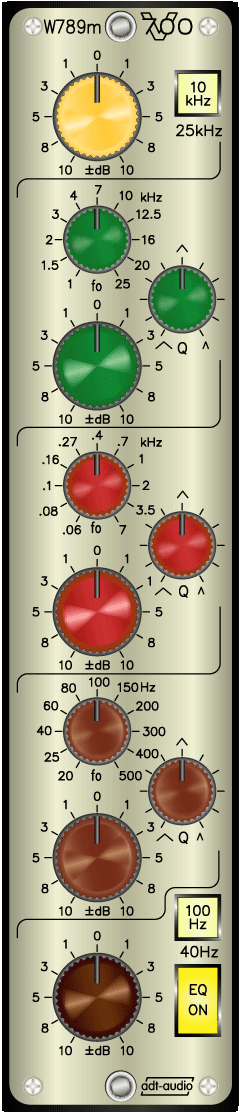

W789m
Universeller Stereo Equalizer mit
HochTief-Entzerrer und drei vollparametrischen Bänden.

Der W789m ist ein universell einsetzbarer Stereo Equalizer, der auch als Stereo Mastering Equalizer verwendet werden kann. Diese Stereo Mastering Version ist mit 10 dB Regelbereich auf diese Anwendung angepasst. Zusätzlich zu den 3 vollparametrischen Bändern, die das gesamte Audioband überdecken ist ein Hoch-Tief Entzerrer mit umschaltbarer Charakteristik vorhanden, der für globale Bearbeitungen im Hochton und Tiefton Bereich optimiert ist.

Hinsichtlich der klanglichen Eigenschaften entspricht der W789m dem Stereo Mastering Equalizer W796. Auch hier beruhen die Schaltungen auf dem Prinzip der aktiven Wien Brücke von adt-audio, das auch bei extremen Einstellungen musikalische Ergebnisse, frei von Härte, Verzerrungen und Verfremdungen liefert. Sauberste, klare Höhen und voluminöse, präzise Bässe zeichenen diese Equalizer aus.

Mit seinen drei vollparametrischen Bändern überstreicht der Stereo Equalizer den Frequenzbereich von 20 Hz bis 25 kHz und ermöglicht umfangreiche Bearbeitungen in allen Bereichen des Audiobandes.

Drei der fünf Bänder sind vollparametrisch ausgeführt und arbeiten als Bell-filter mit regelbarer Frequenz und Güte. Die Mittenfrequenzen lassen sich jeweils um den Faktor 100 verstellen. Die Bänder MID 1 und MID 2 deren Mittenfrequenzen bis 20 Hz bzw. bis 60 Hz herunter reichen ermöglichen die steilflankige Beeinflussung im Bassbereich. Die hohe Phasentreue der Wien-Brücken Equalizer erzeugt mühelos druckvolle, präzise Bässe.

Das obere Mittenband reicht bis 25 kHz und ermöglicht Filterungen mit variabler Bandbreite bis über die obere Grenze des Audiobandes hinaus. In diesem Bereich ergeben sich zahlreiche Einstellungsmöglichkeit zur Aufhellung und zur Betonung von Formanten. Da die Wien-Brücken-Schaltungen sich in ähnlicher Art wie traditionelle LC-Filter verhalten sind die EQ’s frei von Klirr-, Intermodulations- und TIM-Verzerrungen.

Durch die starke Überlappung sind eng nebeneinander liegende Filterung mit 3 Bändern in einem sehr großen Frequenzbereich möglich. Der Regelbereich der Filtergüte ermöglicht Bandbreiten von ca. 3 Oktaven bis zu einer Terz.

Das untere Mittenband ist von 20 Hz bis 500 Hz verstimmbar, das mittlere Band überdeckt den Bereich von 60 Hz bis 7 kHz und das obere Mittenband lässt sich zwischen 1 kHz und 25 kHz verstellen. Der Verstärkungsbereich ist bei allen Bändern +/- 10 dB. Der Bereich um den 0 dB Punkt ist stark gespreizt und ermöglicht hier Regelungen in Schritten 0.5 dB.

Das Tiefenband hat Soft-Bell Charakteristik und ermöglicht Anhebungen im Bassbereich ohne den Subsonic-Bereich mit anzuheben. Die Filtergüte des Tiefenbandes beträgt etwa 2 Oktaven. Die schwach ausgeprägte Mittenfrequenz kann zwischen 40 Hz und 100 Hz umgeschaltet werden.

Für das Höhenband sind 2 verschiedene Kurvenformen Wählbar. In der Stellung 25 kHz arbeitet dieser Equalizer als weiches Baxandall Filter mit einem Auslauf oberhalb von 25 kHz für Seidenglanz in den oberen Höhen. In der Stellung 10 kHz verändert sich der Höhenequalizer in ein sehr weiches Glockenfilter mit einer Mittenfrequenz vor 10 kHz zur Beeinflussung des Drucks im Höhenbereich.

Ausführung
Das Modul ist in symmetrischer Technik ausgeführt und kann wahlweise mit hochwertigen Ringkern-Ein- und Ausgangsübertragern oder mit elektronisch symmetrischen Ein- und Ausgangsverstärkern bestückt werden. Der maximale Pegel beträgt + 30 dBu. Durch die Double-Balanced-Technik, bei der der gesamte Signalweg in symmetrischer Technik ausgeführt ist, beträgt auch der interne Headroom + 30 dBu. Wie alle Stereo-EQ's ist auch der W789m auf besten Gleichlauf zwischen den beiden Kanälen abgeglichen und wird mit paarig ausgesuchten Komponenten bestückt.

Ein Hardbypass verbindet Ein- und Ausgang des Gerätes, solange die Taste EQ nicht gedrückt ist.

Der Stereo Equalizer ist als V700-Standardkassette ausgeführt und für den Einbau in Standardrahmen geeignet.

Testbericht Anfrage/Bestellung
Preise:
3850.00 € - erdsymmetrisch
4390.00 € - Übertrager
Mehrwertsteuer und Versandkosten
technische Daten
für V700 Standardrahmen geeignet
Alternative: ToolMod Stereo Mastering
V700 Navigation öffnen

nach Kundenwunsch angepaßte Regelbereiche
Farben der Frontblende, Knöpfe und Tastenkappen nach Kundenwunsch
