Eingangsmodul TM401, FrontansichtToolMod Mischpult
das modulare Analogpult

TM401

Mono Eingangs- und Gruppen-Modul

zurück zu Seite 1

Regler
Als Reglermodul kann entweder der Audioregler TM451, der zum Standardlieferumfang gehört, oder der VCA-Regler mit Automationsinterface und VCA-Gruppen-Anwahl verwendet werden. Mit dem VCA-Regler Modul können vier VCA-Gruppen auch ohne Automationsrechner verwendet werden, wenn eines der VCA-Gruppenmodule TM461 oder TM462 installiert wird. Die CUT-Taste ist in den Reglermodulen integriert.
... mehr zum Audio Reglermodul TM451
... mehr zum VCA Reglermodul TM455

PFL, Solo, Peak-Led, Mute-Gruppen
PFL und Solo in Place sind unabhängig voneinander arbeitende Systeme, die beide im Eingangsmodul TM401 implementiert sind. PFL beeinflusst nur das Abhören im Regieraum während Solo in Place alle Eingangskanäle stummschaltet, die nicht ebenfalls auf Solo geschaltet oder durch den LOC(al) Schalter von der Soloschiene getrennt sind. Durch Solo lassen sich einzelne Kanäle oder Gruppen von Kanälen mit ihrem Originalpegel und der realen Position auf der Stereobasis wahlweise mit oder ohne Hall und andere durch Abzweige angesteuerte Effekte abhören. Dies funktioniert auch dann, wenn Auxwege vor Regler geschaltet sind. Die Peak-Present LED zeigt den Pegel am Reglereingang an. Die dreifarbige LED leuchtet ab einem Pegel von - 20 dB Grün und färbt bei 0 dB nach Gelb um. Mit steigendem Pegel verändert sich die Farbe über Orange nach Rot. Bei Rotfärbung beträgt der Headroom noch etwa 5 dB. Die beiden Mute-Gruppen CUT GR A und CUT GR B können unabhängig voneinander angewählt werden. Die Master-Schalter befinden sich im Master-Modul TM411. Mute von einer Gruppe wirkt exakt gleich wie ein Cut am Modul selbst.

Meter
Ein zusätzliches Metering mit hochauflösenden Peakmetern mit großem Anzeigebereich oder mit VU-Metern kann in separaten Rahmen installiert werden. Jeder Kanal hat zwei Ausgänge für externe Aussteuerungsmesser, die durch Jumper unterschiedlich konfiguriert werden können. Der Meter-Ausgang 1 kann auf den kalibrierten DAW Eingang, den gewählten Eingang vor dem Input Gain, vor Regler oder vor Routing Matrix gesetzt werden. Ausgang 2 kann auf den Kanal Ausgang, den Ausgang des Reglers oder den Ausgang des Gruppenverstärkers gelegt werden. Es können wahlweise ein oder zwei Meter pro Kanal installiert werden. Peakmeter mit hoher Auflösung und VU-Meter können gemischt verwendet werden. Die Ausgänge für die Aussteuerungsmesser liegen auf einem 9-pol. D-Sub Verbinder auf dem Anschlussfeld auf.
... mehr zum ToolMod Mischpult Metering

Pan-Pot
Das Pan Pot wird vom Ausgang des Reglers angesteuert und ist als Mono zu Stereo Pan-Pot mit 3 dB Mittendämpfung ausgeführt. Der Ausgang des Pan-Pots wird über die Taste MIX in die Stereo-Summe gemischt. Die Taste TO RTG 1-8 schaltet die Gruppen-Tasten der Gruppen 1 bis 8 ebenfalls auf den Pan-Pot Ausgang. Dadurch wird das 16-fach Routing in zwei Blocks mit jeweils 8 Gruppen aufgeteilt. Die Gruppen 9 bis 16 werden nach wie vor vom Record Weg angesteuert.

Routing Matrix
Die Routing Matrix ist mit 8 Schaltern zur Anwahl von 16 Mono-Gruppen in Stereo-Pärchen ausgeführt. Der Eingang der Routing Matrix wird über den REC Regler und, je nach Schalterstellung der Tasten EVEN und PAN, das Record-Pan-Pot angesteuert. Wenn beide Schalter nicht gedrückt sind, werden nur die ungeradzahligen Gruppen 1, 3, 5, usw. in Mono angesteuert. EVEN schaltet auf die geradzahligen Gruppen 2, 4, 6, usw. um. In beiden Fällen ist das Pan-Pot nicht aktiv. Der REC Regler liegt immer im Weg zum Routing. Er hat eine auf 0 dB kalibrierte Mittenrastung und eine Maximalverstärkung von 9 dB. Wenn die PAN Taste gedrückt wird, wird das Routing über das Pan-Pot in Stereo angesteuert. Der Eingang des REC Reglers liegt normalerweise hinter dem Hauptregler. Die Taste PRE schaltet auf vor-Regler / vor Solo um. Der MON Schalter hat Vorrang vor PRE und verbindet den Eingang des REC Reglers mit dem 'Tape' Eingang. Dieses Features ermöglicht es, den Ausgang der DAW über den REC Regler in eine Gruppe zu mischen, während der Kanal als Subgruppe verwendet wird. Wenn das Routing bei gedrückter Taste RTG TO 1-8 gesplittet wird, werden die Gruppen 1 bis 8 auf das Haupt-Pan-Pot gelegt während die Gruppen 9 bis 16 unverändert bleiben.

Kanal Ausgang
Der DIR (Direct) Schalter bestimmt, welches Signal zum Kanal-Ausgang geführt wird. Wenn DIR nicht gedrückt ist, wird der Ausgang des internen Group-Summenverstärkers auf den Ausgang geschaltet. Wird DIR gedrückt, wird der Ausgang hinter Regler angesteuert. Der Kanal-Ausgang liefert einen maximalen Ausgangspegel von + 30 dBu.

Group Bus Amp
Der interne Summenverstärker für die Gruppe ist in Mono ausgeführt und kann durch Jumper auf dem Modul einer der 16 Gruppenschienen des ToolMod Mischpultes zugeordnet werden. Der Ausgang des Gruppenverstärkers ist am Kanalausgang verfügbar, wenn die DIR Taste nicht gedrückt ist. Die direkten Ausgänge der Gruppenverstärker werden zusätzlich auf Busschienen der Verdrahtungsleiterplatten aufgelegt. Dadurch sind alle Gruppen an jedem beliebigen Modul verfügbar.

zurück zu Seite 1

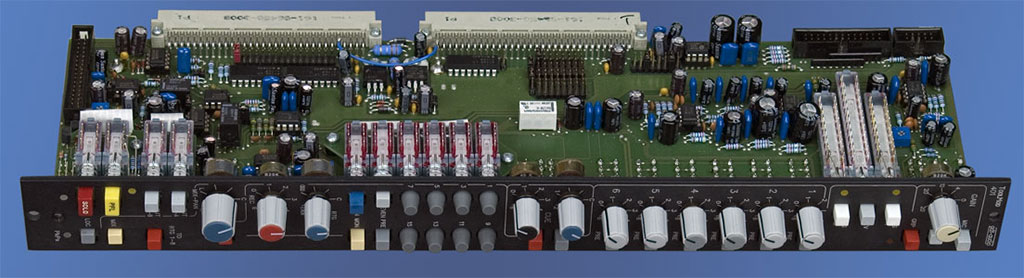

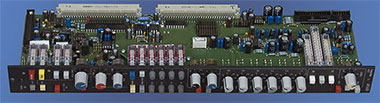

Eingangsmodul Modulansicht


Anfrage/Bestellung Preisliste
Preis: € 435.00
zzgl. Mehrwertsteuer und Versandkosten
