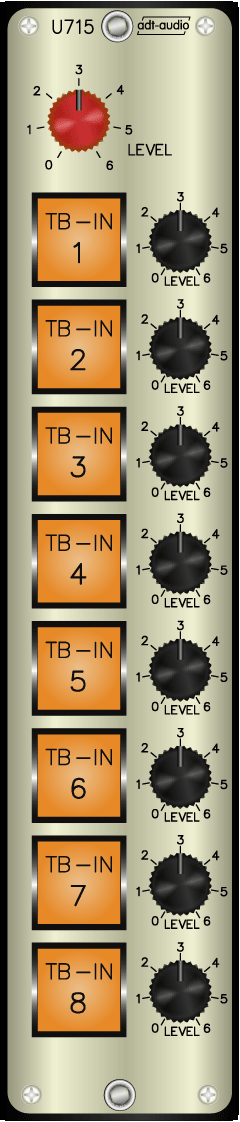

U715
Kommando Rücksprechverstärker für 8 ankommende Kommandoleitungen, mit Schwellwertschaltern

Der U715 ermöglicht die Mischung von 8 ankommenden Kommandosignalen auf einen Ausgang. Neben einem Schwellwertschalter pro Eingang sind weitere Steuerungen zur Freigabe der einzelnen Eingänge möglich. Pro Eingang ist ein Pegelregler vorhanden. Der Summenpegel ist ebenfalls regelbar. In Kombination mit dem Leistungsverstärker V773 und dem Kommandobegrenzer U712 lassen sich komplette Kommandoanlagen zusammenstellen.

Das Gerät ist in symmetrisch-erdfreier Anschlusstechnik ausgeführt und kann Pegel bis zu + 22 dBu verarbeiten.
8 Eingänge sind vorhanden. Jeder Eingang ist symmetrisch-erdfrei ausgeführt. Der Eingangspegel beträgt nominal + 6 dBu und kann durch Potentiometer zwischen – 20 dB und + 10 dB geregelt werden. Für die Freischaltung der Eingänge gibt es mehrere Möglichkeiten.

Die manuelle Freigabe erfolgt durch eine Leuchtdrucktaste pro Kanal. Hierbei kann pro Eingang durch einen Jumper bestimmt werden, ob die Taste tastend oder selbsthaltend arbeitet. Alternativ können eingebaute Schwellwertschalter zur Freigabe verwendet werden. Die Schwellwertschalter können intern auf einen Thresholdpegel zwischen – 30 dB und – 10 dB abgeglichen werden und haben eine ebenfalls einstellbare Haltezeit. Ferner kann die Freigabe durch eine 24 Volt Spannung über einen Optokoppler erfolgen. Die Auswahl der Steuerungsart erfolgt geräteintern durch Jumper. Pro Eingang ist ein erdfreier Kontakt vorhanden, der bei freigegebenem Eingang geschlossen ist.

Die 8 Eingänge werden über eine interne Summenschiene gemischt. Das Ausgangssignal wird über Potentiometer geregelt und steht symmetrisch-erdfrei zur Verfügung.

Eine Erweiterung durch mehrere U715 ist möglich.
Der U715 ist als V700-Reglerkassette mit geringer Bautiefe ausgelegt und für Mischpultrahmen ausgelegt.

Testbericht Anfrage
Preis:
auf Anfrage
technische Daten
Modul für Mischpultrahmen
nicht für Standardrahmen geeignet
V700 Navigation öffnen

Blendenfarbe. Knopfausführung
und Tastenfarbe und -gravur
nach Kundenangabe
