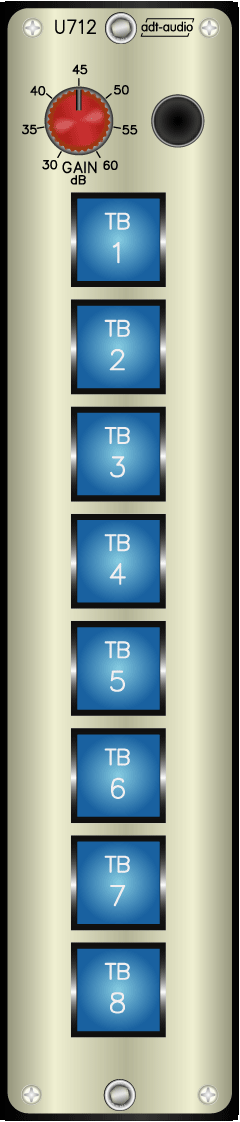

U712
Kommando-Begrenzer mit Mikrofon und Ausgangskreuzschiene mit 8 Ausgängen

Eine Kommando Begrenzer mit einem eingebauten Elektretmikrofon, einem Kommandoverstärker und einem erweiterbaren Ausgangsverteiler mit 8 durch Tasten wählbaren Ausgängen. Ein externes Mikrofon kann angeschlossen werden.

Der Eingang für das externe Kommandomikrofon ist symmetrisch-erdfrei mit einem Übertrager ausgeführt und kann mit Phantomspeisung beaufschlagt werden. Im Gerät kann über Jumper gewählt werden, ob das interne Elektretmikrofon, das externe Mikrofon oder beide Mikrofone verwendet werden. In diesem Fall ist das Mischungsverhältnis durch Trimmer einstellbar. Die Verstärkungsregelung im Bereich von 30 bis 60 dB erfolgt durch ein Potentiometer auf der Frontplatte des Gerätes. Ein Begrenzer, der innerhalb eines Regelbereiches von 30 dB für einen konstanten Ausgangspegel sorgt, ist durch einen internen Jumper einschaltbar. Der Regelhub des Begrenzers kann durch einen Trimmer verändert werden. Somit sind alle Betriebsvarianten eines Kommandoverstärkers in diesem Gerät vorhanden.

Der Ausgang des Gerätes ist symmetrisch-erdfrei. Insgesamt sind 9 Ausgänge vorhanden. 8 Ausgänge werden bei Betätigung der Tasten angesteuert. Alle Leuchtdrucktasten sind tastend ausgeführt. Durch interne Jumper kann pro Taste gewählt werden, ob die jeweilige Taste selbsthaltend arbeitet oder nicht. Zusätzlich ist es möglich, das Lämpchen jeder Taste wahlweise intern bei Betätigung oder durch einen externen Eingang anzusteuern. Mit diesem Feature kann in Verbindung mit einer Schwellwertschalter-Einheit eine Signalisation der ankommenden Sprechstelle vorgenommen werden. Ferner ist ein erdfreier Kontakt vorhanden, der bei Aktivierung der Taste geschlossen ist. Die Farbe und Beschriftung der Tastenkappen wird nach Kundenangabe ausgeführt. Ein zusätzlicher Ausgang wird immer dann freigeschaltet, wenn eine der internen Tasten betätigt wird oder ein Steuersignal an einem Freigabeeingang anliegt. So ist der Erweiterung mit zusätzlichen Tastenkassetten möglich. Ein Steuersignal mit erdfreiem Kontakt zur Bedienung von Fernsteuerfunktion (Abhördämpfung usw.) ist vorhanden.

Der U712 ist als Kassette mit normaler Höhe und geringer Einbautiefe ausgeführt. Er ist für den Einbau in V700 Mischpultrahmen ausgelegt. Ein Einbau in normierte 19-Zoll-Trägerrahmen ist nicht vorgesehen.

Testbericht Anfrage
Preis:
auf Anfrage
technische Daten
Modul für Mischpultrahmen
nicht für Standardrahmen geeignet
V700 Navigation öffnen

Blendenfarbe, Tastenfarbe und -gravuer
nach Kundenangabe
