V700
Pro Audio

U772

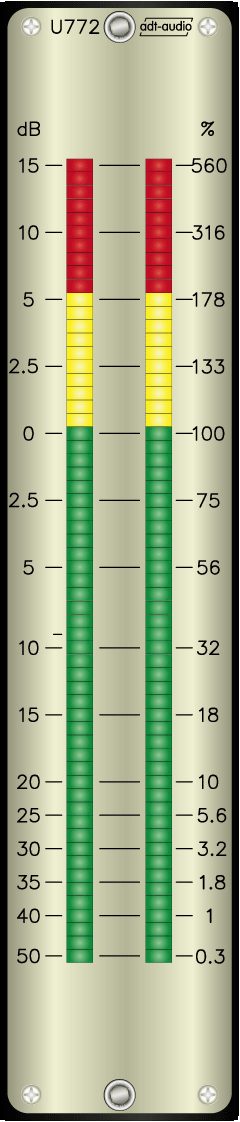

Stereo Peakmeter mit grossem Anzeigebereich bis + 15 dBu mit
60 LED's,

Das Gerät ist mit symmetrisch-erdfreien Eingängen ausgestattet. Die Eingänge können Pegel bis zu + 30 dBu im Übertragungsbereich ohne Rückwirkung auf die angeschlossenen Quellen und ohne Beschädigung des Anzeigesystems verarbeiten.

Die Geräte sind als Stereo-Peakmeter für die Verwendung zur Pegelkontrolle ausgelegt. Durch den sehr großen Anzeigebereich von – 50 bis + 15 dB und die Spreizung der Anzeige im Bereich um den 0-dB-Punkt sind sie universell einsetzbar. Der 0 dB-Pegel kann in weitem Bereich justiert werden.

Die Pegelanzeige ist mit 60 Leuchtdioden ausgeführt und umfasst den Bereich von – 50 dB bis + 15 dB. Im Bereich von – 5 dB bis + 5 dB ist die Anzeige gespreizt. Die Auflösung beträgt in diesem Pegelbereich 0.5 dB, Im Bereich zwischen + 6 dB und + 15 dB sowie im Bereich von – 6 dB bis –20 dB beträgt die Auflösung 1 dB. Unterhalb von –20 dB bis – 40 dB ist noch eine Auflösung von 2 dB vorhanden.

Die Geräte messen den Quasispitzenwert nach DIN 45405 mit einem Umpolfehler von < 0.25 dB. Das dynamische Verhalten entspricht den Vorgaben des IRT-Pflichtenheftes. Die Einschwingzeit beträgt 10 ms für eine Anzeige von – 1 dB bei einem Burst mit 10 Schwingungen einer Frequenz von 1 kHz bei 0 dB Pegel und kann durch einen Jumper auf 1 ms umgeschaltet werden. Die Rücklaufgeschwindigkeit beträgt 1.5 s/20 dB und ist im unteren Bereich der Anzeige linearisiert.

Die Geräte sind als Kassetten mit normaler Höhe und normaler Einbautiefe ausgeführt und für den Einbau in V700 Standardrahmen vorgesehen.



Testbericht Anfrage/Bestellung
Preis:
2250.00 €
Mehrwertsteuer und Versandkosten
technische Daten
Modul für Standardrahmen
V700 Navigation öffnen

Frontblende nach Wahl des Kunden
