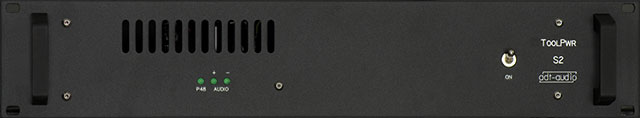

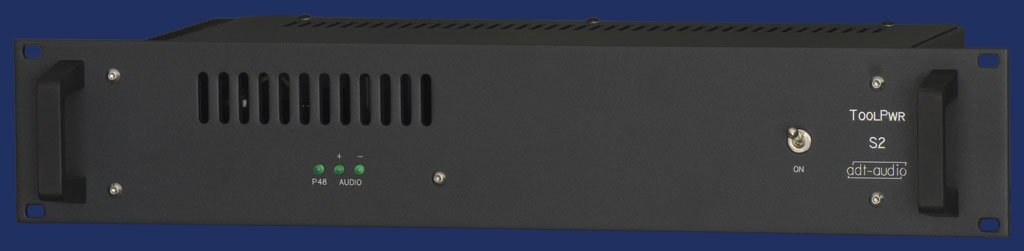

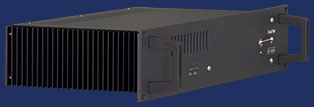

ToolPwr-S2

19-Zoll Netzgerät für 4HE und 6HE ToolMod Rahmen

Das ToolPwr-S2 ist das Standard Netzgerät für ToolMod 4HE Trägerrahmen, die ToolMod Faderbox in 19-Zoll Ausführung und umfangreiche ToolMix Summierer Systeme. Mit einem Dauerstrom von 3 Ampere der Audiospeisungen und 300 mA Ausgangsstrom für die Phantomspeisung ist die Kapazität für umfangreiche Systeme aller Tool-Serien von adt-audio mehr als ausreichend. Das ToolPwr-S2 ist ein 19-Zoll Einschub mit 2 Höheneinheiten.

Das ToolPwr-S2 ist die verbesserte Ausführung der Vorgängerversion ToolPwr-S. Bei gleichen Abmessungen hat das ToolPwr-S2 die 1.5-fache Leistung. Diese Leistungserhöhung wird durch spezielle Ringkern Netztransformatoren, vergrößerte Ladekondensatoren und Spannungsregler mit höherem Ausgangsstrom erreicht.

Wie alle ToolPwr Netzgeräte liefert das ToolPwr-S2 eine symmetrische Versorgungsspannung von +/- 25 Volt für die Audio-Elektronik und eine 48 Volt Phantomspeisung für Mikrofone.

Der Nennausgangsstrom der Audio-Versorgung ist 3 Ampere. Das ToolPwr-S2 kann kurzzeitig einen Spitzenstrom von 4.5 Ampere liefern. Details über die Kapazitäten der verschiedenen Netzgeräte und die Auslegung für eine bestimmte Gerätekonfiguration finden Sie auf der Seite Dimensionierung der Netzgeräte.

Die Nennleistung beträgt 450 VA. Eine Umschaltung der Netzspannung von 230 Volt auf 115 Volt ist vorhanden. Der Netzanschluss ist als Kaltgeräte-Einbau-Stecker ausgeführt. Die Ausgangsspannungen liegen auf zwei parallel geschalteten 5-poligen XLR-Buchsen mit der Standard-Anschlussbelegung der Tool-Serien auf.

Das ToolPwr-S2 ist als 19-Zoll Einschub mit 2 Höheneinheiten ausgeführt. Die Abmessungen sind 483 x 88 x 210 mm (B x H x T), ohne Gegenstecker und Griffe. Das Gewicht beträgt ca. 7 kg.
