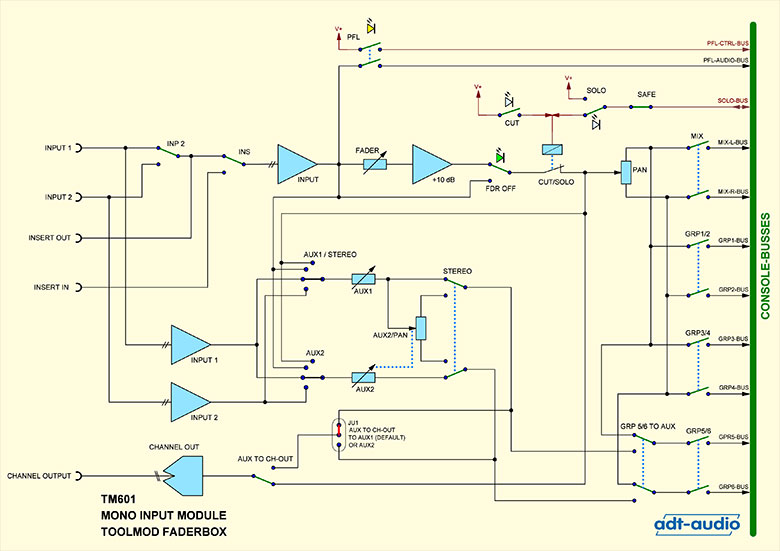

Das Mono Eingangsmodul TM601 hat zwei symmetrische Line-Eingänge, einen symmetrischen Einschleifpunkt, der durch die Taste INS aktiviert wird und einen ebenfalls symmetrischen Kanalausgang.

Die Regelung erfolgt durch einen professionellen, hochpräzisen Leitplastik-Regler. Die Cut-Funktion und Solo in Place werden mit großformatigen Leuchtdrucktasten bedient. Die Anwahl der Stereosumme MIX und der Gruppen 1 bis 6 erfolgt hinter dem Pan-Pot. Zwei Aux-Wege ermöglichen die flexible Nutzung des Moduls.

Eingangsbereich
Das Modul hat zwei elektronisch symmetrierte Eingänge mit kalibrierter Eingangssymmetrie. Die Umschaltung auf den zweiten Eingang erfolgt durch die Taste INP2.

Einschleifpunkt
Der symmetrische Einschleifpunkt liegt hinter der Eingangswahl. Das Signal am Einschleifausgang liegt immer an; der Einschleifeingang wird durch die Taste INS in den Signalweg geschaltet.

Regler
Der Hauptregler als wichtigstes Bedienelement des Moduls ist als hochpräziser, professioneller Leitplastikregler mit 100 mm Schiebeweg ausgeführt. Die Einstelldämpfung beträgt 10 dB; der 0 dB-Punkt ist intern kalibriert. Die Skalenabweichung im Bereich von + 10 dB bis - 30 dB beträgt weniger als 1 dB, die Ausschaltdämpfung ist besser als 100 dB bei 1 kHz und besser als 95 dB bei 15 kHz. Eine Lebensdauer von mindestens 200000 Zyklen sorgt für Betrieb ohne Störungen bei jahrelangem Dauereinsatz.

Fader-Off
Die Taste FDR-OFF ermöglicht den kalibrierten Betrieb des Moduls um bei Verwendung der Faderbox als Summierer und beim Stem-Mixing die exakten Pegelverhältnisse am Ausgang der Wandler beizubehalten. Der Pegel beim Fader-Off-Betrieb ist intern auf exakt 0 dB kalibriert.

Cut, Solo, PFL
Für die Cut- und die Solo-Funktion werden großflächige Leuchtdrucktasten mit gravierter Beschriftung verwendet. Die Beleuchtung erfolgt durch Leuchtdioden mit praktisch unbegrenzter Lebensdauer. Cut und die Stummschaltung durch Solo liegen hinter dem Regler bzw. hinter der Fader-Off-Funktion, vor dem Pan-Pot.

SOLO arbeitet als echtes 'Solo in Place'. Alle Module eines Faderbox-Systems, bei denen nicht SOLO oder SAFE gedrückt ist, werden durch die Solo-Funktion stummgeschaltet. SAFE schaltet die Solo-Funktion für einzelne Kanäle ab; diese Kanäle werden bei Solo in einem anderen Modul nicht stummgeschaltet und die Solo-Taste selbst bewirkt keine Stummschaltung anderer Kanäle.

Die Vorhörfunktion PFL ist zusätzlich zur Solofunktion vorhanden. PFL ist addierend ausgeführt; beliebig viele Kanäle können in der PFL-Summe zusammengemischt werden. Das PFL-Signal wird vor dem Regler abgegriffen. Bei Faderboxen mit bestücktem Abhörmodul TM612 erfolgt die Aufschaltung von PFL im Abhörmodul selbst. In jedem Fall ist der Ausgang der PFL-Summe auf dem Anschlussfeld verfügbar. Ein Steuerausgang für die automatische Umschaltung eines externen Abhörsystems ist ebenfalls vorhanden.

Pan-Pot
Das Pan-Pot ist als Drehregler mit Mittenrastung ausgeführt. Es liegt zwischen der Cut-Schaltung und der Summenwahl. Zwei unterschiedliche Ausführungen sind möglich. Die Standardversion des TM601 Mono Eingangsmoduls verwendet ein Pan-Pot mit einer Mittendämpfung von 3 dB. Alternativ kann das Pan-Pot mit 0 dB Mittendämpfung ausgeführt werden. Wenn die Faderbox überwiegend als Summierer verwendet wird, bietet diese Version den Vorteil, dass keine Pegelveränderung in der Mittelstellung stattfindet und in der DAW eingestellte Pegelverhältnisse unabhängig von den Einstellungen der Pan-Pots unverändert auf die Faderbox übertragen werden.

Kanalausgang
Der Kanalausgang ist elektronisch symmetriert ausgeführt und liegt normalerweise hinter der Cut-Solo-Schaltung, parallel zum Eingang des Pan-Pot. Durch die Taste CH-OUT-TO-AUX kann der Kanalausgang als 'Direct-Out' für die Aufnahme auf der DAW verwendet werden. Ferner kann man mit dieser Funktion einzelne Effektprozessoren über einen der Aux-Regler ansteuern. Mehr dazu auf der Seite Inline-Betrieb.

Summenwahl
Die Anwahl der insgesamt 8 Summen der ToolMod Faderbox erfolgt über 4 Drucktasten hinter dem Pan-Pot. Die Taste MIX wählt die Haupt-Stereosumme, die Tasten 1/2, 3/4 und 5/6 dienen zur Anwahl der 6 Subgruppen, jeweils als Stereopärchen. Die parallele Anwahl mehrerer Summen ist möglich.

Die Taste (5/6) TO-AUX schaltet die Summen 5 und 6 vorrangig auf die Ausgänge der Aux-Regler. Dies ermöglicht eine ganze Reihe zusätzlicher Betriebsarten, die im Folgenden näher beschrieben werden.

Inline Betrieb
Durch die Möglichkeit die Auxwege direkt auf einen der beiden Eingänge zu schalten, ergibt sich die Möglichkeit die Funktionen 5/6 TO AUX und CH-OUT-TO-AUX für eine Inline-Funktion zu verwenden. Liegt der Ausgang einer DAW-Spur auf dem Eingang 1 und ein Aufnahmesignal auf dem Eingang 2 auf, kann man während der Hauptkanal als Monitorzug verwendet wird, Aux auf den Eingang 2 schalten und wahlweise über die Summen 5 und 6 oder über den Kanalausgang auf der DAW aufnehmen. Diese Funktion ist auf der Seite Inline-Betrieb ausführlicher beschrieben.

Aux
Die beiden Aux-Regler AUX1 und AUX2 können durch zwei Stufenschalter getrennt auf einen der beiden Eingänge oder vor (PRE) oder hinter Regler (POST) geschaltet werden. Standardmäßig arbeiten beide Aux-Regler als unabhängige Mono-Regler. Durch die Taste STEREO wird das Poti AUX1 zum Level-Regler und das Poti AUX2 zum Pan-Pot, sodass alternativ ein Stereo-Auxweg zur Verfügung steht. In dieser Betriebsart ist der Eingangswahlschalter für AUX2 ohne Funktion.

Solange keine der Tasten (5/6) TO AUX oder CH-OUT TO AUX gedrückt ist, laufen die Ausgänge der Aux-Regler ins Leere.

Channel Out to Aux
CH-OUT TO AUX schaltet den Kanalausgang vorrangig auf den Ausgang von AUX1. Durch einen Jumper auf der Leiterplatte des Moduls kann alternativ der Ausgang von AUX2 für diese Funktion gewählt werden. In Verbindung mit der Eingangswahl des Auxweges ergeben sich eine Reihe von zusätzlichen Möglichkeiten.

Clean Feed
Wenn IN1 oder IN2 für den Aux-Weg gewählt wird, arbeitet der Aux-Send als Clean-Feed für das am gewählten Eingang angeschlossene Signal. Man kann so einen externen Vorverstärker oder ein beliebiges anderes Eingangssignal über das Aux-Poti regeln und unabhängig vom Status des Moduls zum Kanalausgang führen. Damit kann man z. B. im 'Direct'-Verfahren Aufnahmen einzelner Kanäle auf einer am Kanalausgang angeschlossenen DAW machen, während der Eingangskanal selbst mit dem anderen Eingang z. B. für das Monitoring einer Spur verwendet werden kann.

Effect Send
Die gleiche Grundfunktion kann zur Ansteuerung einzelner Hallgeräte, Delays, usw. verwendet werden. Hierbei kann man durch den Eingangswahlschalter den Sendeweg direkt auf den Eingang oder vor oder hinter Regler schalten.

Recording
Sofern man das auf dem Eingangskanal liegende Signal direkt auf der DAW aufnehmen möchte, kann man die Funktion CH-OUT TO AUX verwenden um den Pegel für die Aufnahme unabhängig zu regeln.

Gruppe 5/6 to Aux
Durch die Umschaltung der Summen 5 und 6 auf die Aux-Regler kann man eine Faderbox für zwei herkömmliche Auxwege konfigurieren. Abhängig von der Taste STEREO im Auxbereich stehen zwei unabhängige Mono-Auxwege oder ein Stereo-Auxweg mit beliebiger Verwendungsmöglichkeit zur Verfügung. Durch die Eingangswahlschalter der Aux-Wege ist Clean-Feed kann das Signalvon einem der beiden Eingänge in den Stellungen In1 und In2 sowie Pre und Post Fader abgegriffen werden.
