Der Matrix Verstärker V721 ist ein Mischverstärker mit 2 Eingängen und einem Ausgang, der im wesentlichen zur Monobildung eines Stereosignals auf konventionellem Wege eingesetzt wird. Eine Verstärkung kann mit einem Stufenschalter den Erfordernissen angepaßt werden.

Das Gerät ist mit zwei symmetrisch-erdfreien Eingängen und einem ebenfalls symmetrische-erdfreien Ausgang ausgestattet. Zur Verwendung kommen hochwertige, überdimensionierte Ringkernübertrager. Alternativ ist eine Version mit erdsymmetrischen Ein- und Ausgängen lieferbar. Der maximale Pegel im Übertragungsbereich ist mindestens + 30 dBu. Durch die Double-Balanced-Technik, bei der der gesamte Signalweg in symmetrischer Technik ausgeführt ist, beträgt auch der interne Headroom + 30 dBu.

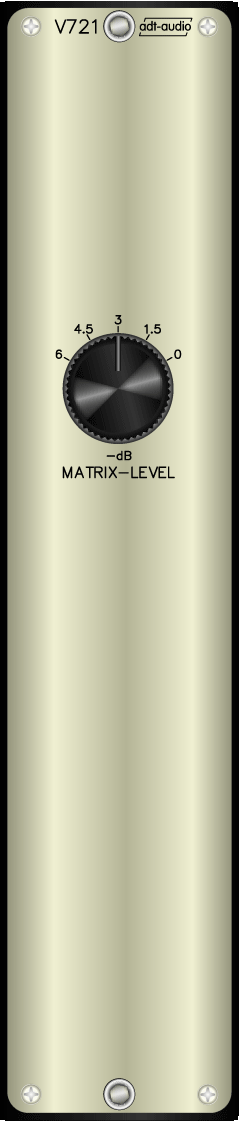

Die Durchgangsverstärkung von einem Eingang auf den Ausgang kann auf die für die Monobildung üblichen Werte eingestellt werden. Ein Stufenschalter mit 5 Stellungen ermöglicht die Anpassung in Stufen von 1.5 dB zwischen 0 dB und - 6 dB. Der übliche Wert einer Mono Matrizierung ist - 3 dB. Bei 'normalem' Programm ist allerdings der Anteil kohörenter Signale in beiden Stereokanälen so gleich, dass dieser Wert die gehörmäßig empfundene Lautstärke des Monosignals höher erscheinen läßt. Bei einer Verstärkung von - 6 dB pro Kanal bleibt der Lautstärkeeindruck bei den meisten Signalen erhalten.

Der Matrix Verstärker V721 ist als Kassette mit normaler Höhe und normaler Einbautiefe ausgeführt. Er ist für den Einbau in V700 Standardrahmen ausgelegt.
