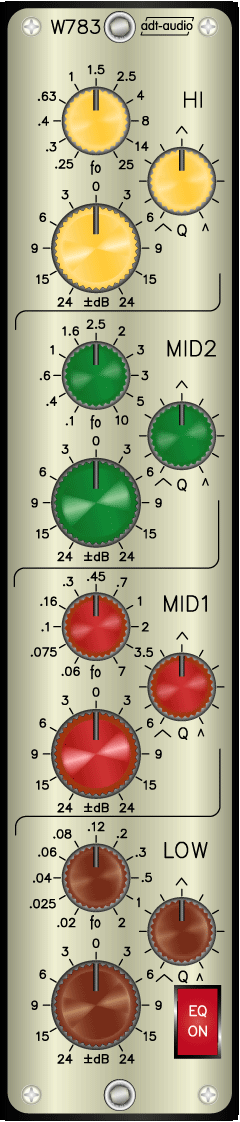

Der W783 ist ein klassischer, parametrischer Equalizer in 4-Band Ausführung mit besten klanglichen Eigenschaften und großen Stellbereichen nach dem seit vielen Jahren bewährten Konzept der adt-audio Equalizer. Unsere aktiven Wien-Robinson-Brückenschaltungen beruhenden Equalizer verhalten sich auch bei extremen Eingriffen in die Signalstruktur gutmütig. Sauberste, klare Höhen und voluminöse, klar zeichnende Bässe gehören zu den bemerkenswerten Eigenschaften dieser Equalizer.

Alle 4 Bänder sind bis auf die Frequenzbereiche exakt gleich ausgeführt. Nach Ihren Wünschen können die Grundcharakteristiken jedes vollparametrischen EQ-Bandes von uns zwischen ‚soft’ und ‚hart’ variiert werden. Auch dieser EQ-Grundtyp wird in einer Reihe von Eingangsmodulen der Mischpultserien 5MT-S und MAGNUM eingesetzt und ist dort in tausenden von Exemplaren im Einsatz.

Das Gerät ist in symmetrisch-erdfreier Technik ausgeführt und mit hochwertigen Ringkern-Ein- und Ausgangsübertragern bestückt. Alternativ ist eine Version mit erdsymmetrischen Ein- und Ausgängen lieferbar. Der maximale Pegel beträgt + 30 dBu. Durch die Double-Balanced-Technik, bei der der gesamte Signalweg in symmetrischer Technik ausgeführt ist, beträgt auch der interne Headroom + 30 dBu.

Alle 4 Equalizer Bänder sind vollparametrisch ausgeführt und arbeiten als Glockenfilter mit unabhängig regelbarer Frequenz und Güte. Die Bänder können in Absenkung und Anhebung um ± 24 dB geregelt werden. Durch diesen ernormen Stellbereich sind auch extreme klangliche Eingriffe möglich, wie sie im Bereich der Popmusik an der Tagesordnung sind. Der Bereich um die Linearstellung ist gestreckt, sodass in den ersten Rasten eine Veränderung von 1 dB eingestellt werden kann.

Die Mittenfrequenzen sind um den Faktor 100 verstimmbar. Die Bänder LOW und MID 1, deren Mittenfrequenzen bis 20 Hz bzw. bis 60 Hz herunter reichen ermöglichen die steilflankige Beeinflussung von Bass-Drum und Bass. Durch die doppelte Eingriffsmöglichkeit im Tiefbassbereich ergeben sich Möglichkeiten in der Gestaltung von Bassklängen, die Sie selbst erfahren müssen, um zu wissen, wovon wir hier reden. Durch die hohe Phasentreue der Wien-Robinson-Equalizer’s lassen sich druckvolle, präzise differenzierbare Bassfundamente mit klarer Trennung von Bass und Bass-Drum mit ein paar Handgriffen erzeugen.

Das HI-Band lässt sich bis 25 kHz verstimmen und ermöglicht schmalbandige Filterungen bis über die obere Grenze des Übertragungsbereiches. Hier lassen sich mit dem MID2-Band, dass den Bereich von 100 Hz bis 10 kHz überstreicht viele Einstellungen zur Aufhellung und zur Betonung oder Unterdrückung von Formanten vornehmen. Da die Wien-Brücken-Schaltungen sich in ähnlicher Art wie traditionelle LC-Filter verhalten sind die EQ’s frei von Klirr-, Intermodulations- und TIM-Verzerrungen. Extreme Anhebungen bleiben sauber und kristallklar und werden dadurch überhaupt erst möglich.
Die Frequenzbereiche sind für LOW von 20 Hz bis 2 kHz, für MID 1 von 60 Hz bis 7 kHz und für MID 2 von 100 Hz bis 10 kHz und für HI von 250 Hz bis 25 kHz ausgelegt. Durch die starke Überlappung sind eng nebeneinander liegende Filterung mit 3 Bändern in einem sehr großen Frequenzbereich möglich. Der Regelbereich der Güte ermöglicht Bandbreiten von ca. 3 Oktaven bis zu einer Terz.

Alle Bänder sind in ihrem klanglichen Verhalten auf die in den jeweiligen Frequenzbereichen optimalen Grundcharakteristika abgestimmt. Der Höhenbereich ist auf ein weiches Verhalten optimiert. Der Schwerpunkt des oberen Mittenbereiches liegt auf Brillanz während der untere Mittenbereich und der Bassbereich auf Festigkeit und Transparenz ausgelegt sind. Jedes Band kann auf Ihren Wunsch hin zwischen ‚sehr weich’ und ‚sehr hart’ mit einer ganzen Reihe von Zwischenstufen ausgeführt werden.

Ein Hardbypass verbindet Ein- und Ausgang des Gerätes, solange die Taste EQ nicht gedrückt ist.

Die Geräte sind als V700-Standardkassette ausgeführt und für den Einbau in Standardrahmen geeignet.
