Blockschaltbilder der ToolMod Faderbox

ToolMod Pro Audio

Home » ToolMod Faderbox » Blockschaltbilder

modulare Summierer

ToolMod Faderbox

Blockschaltbilder

Übersicht über Blockschaltbilder der ToolMod Faderbox			direkte Links zu allen Blockschaltbildern weitere Übersichtsseiten

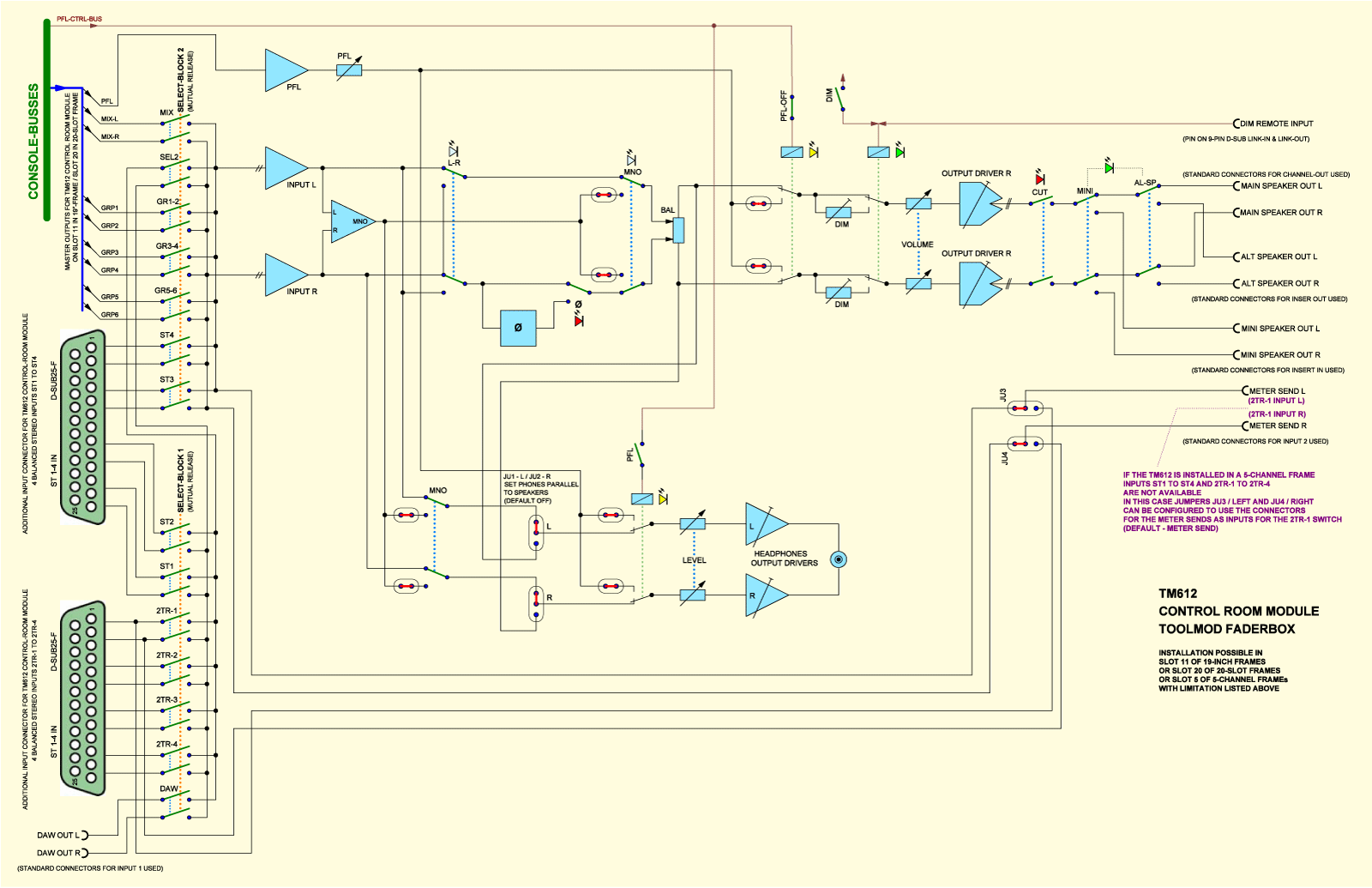

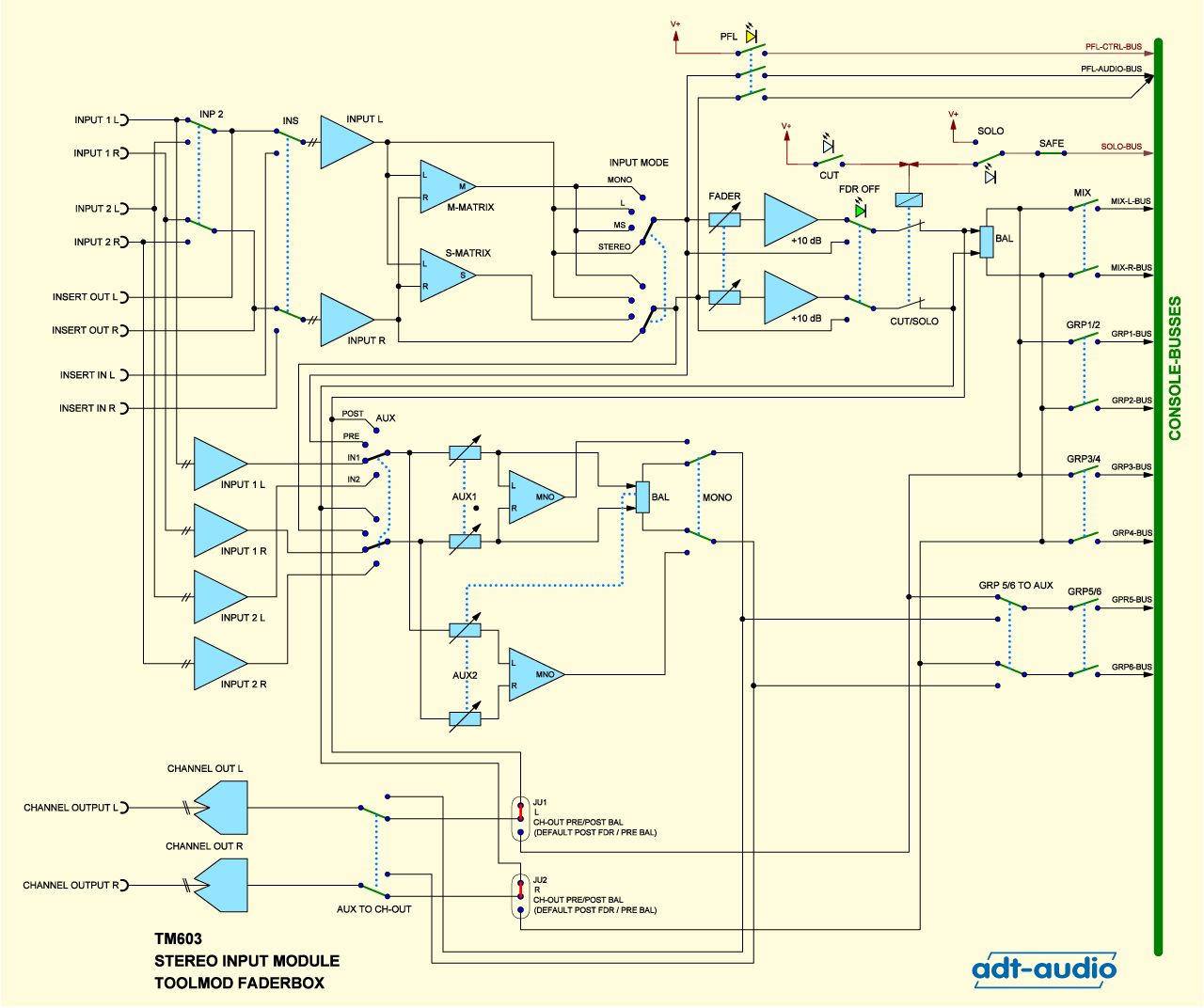

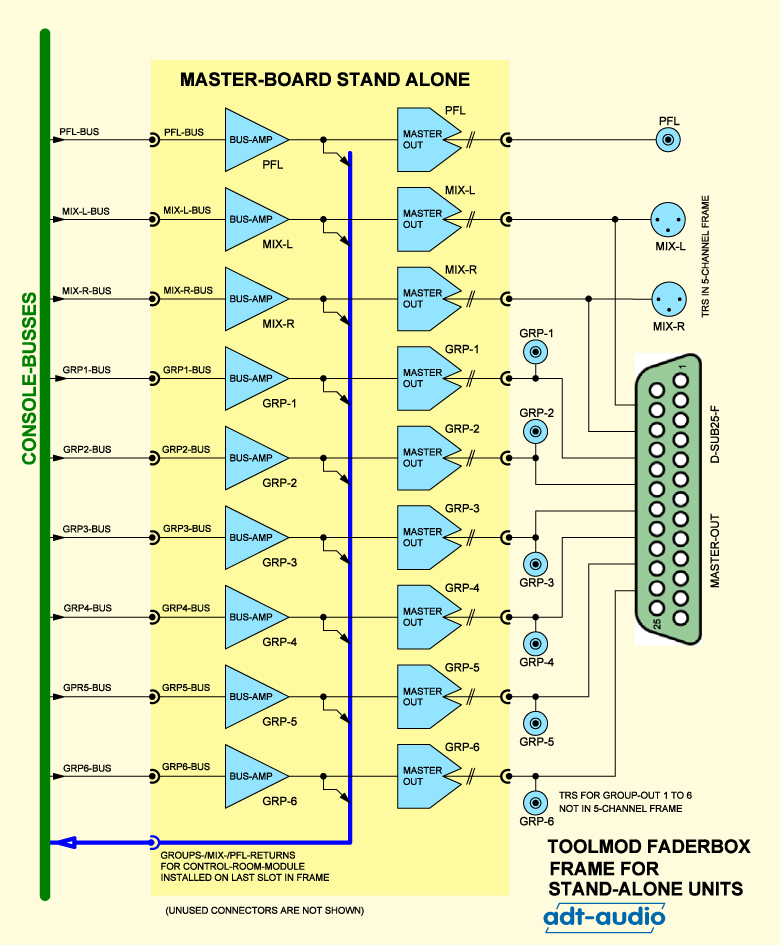

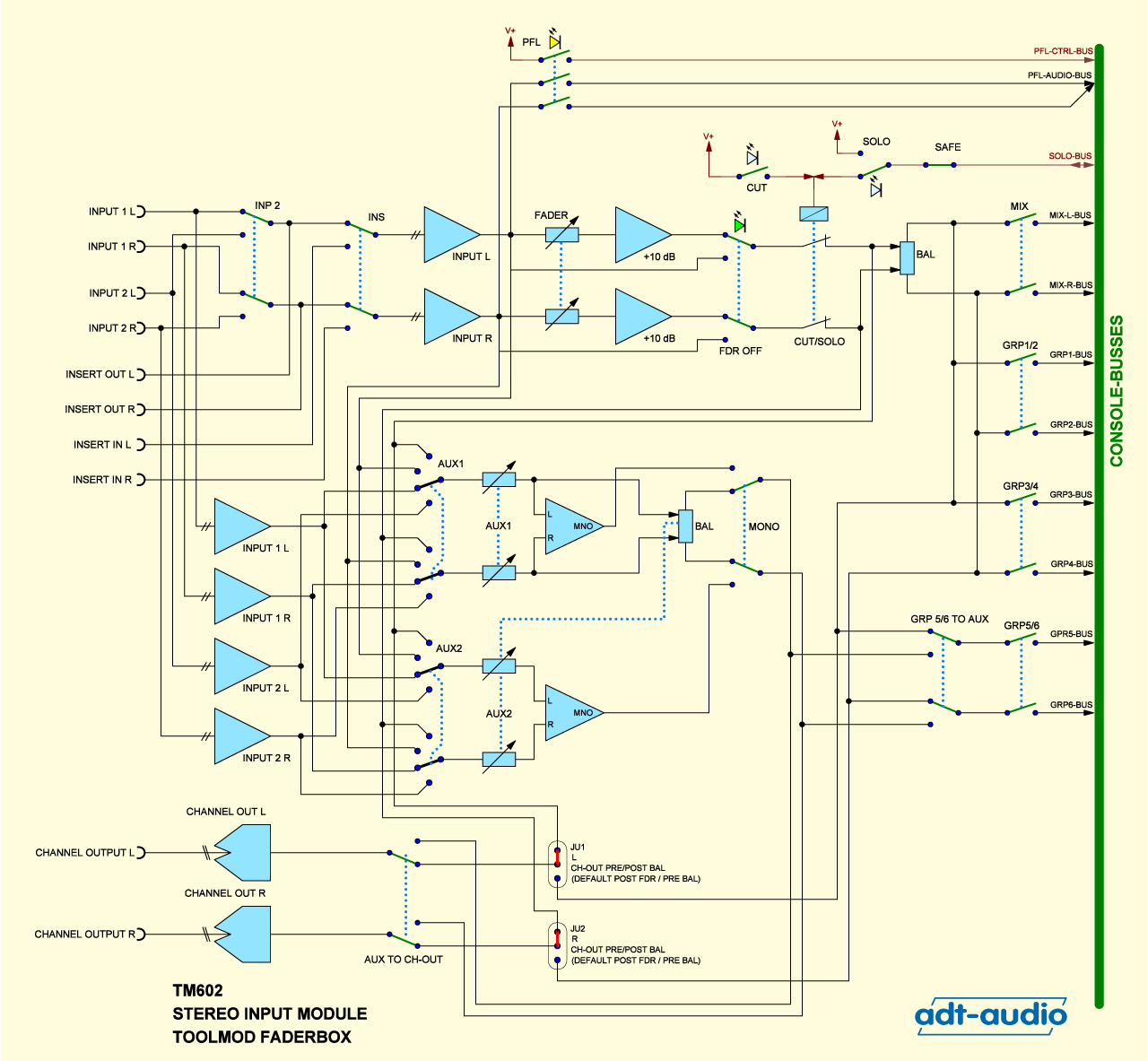

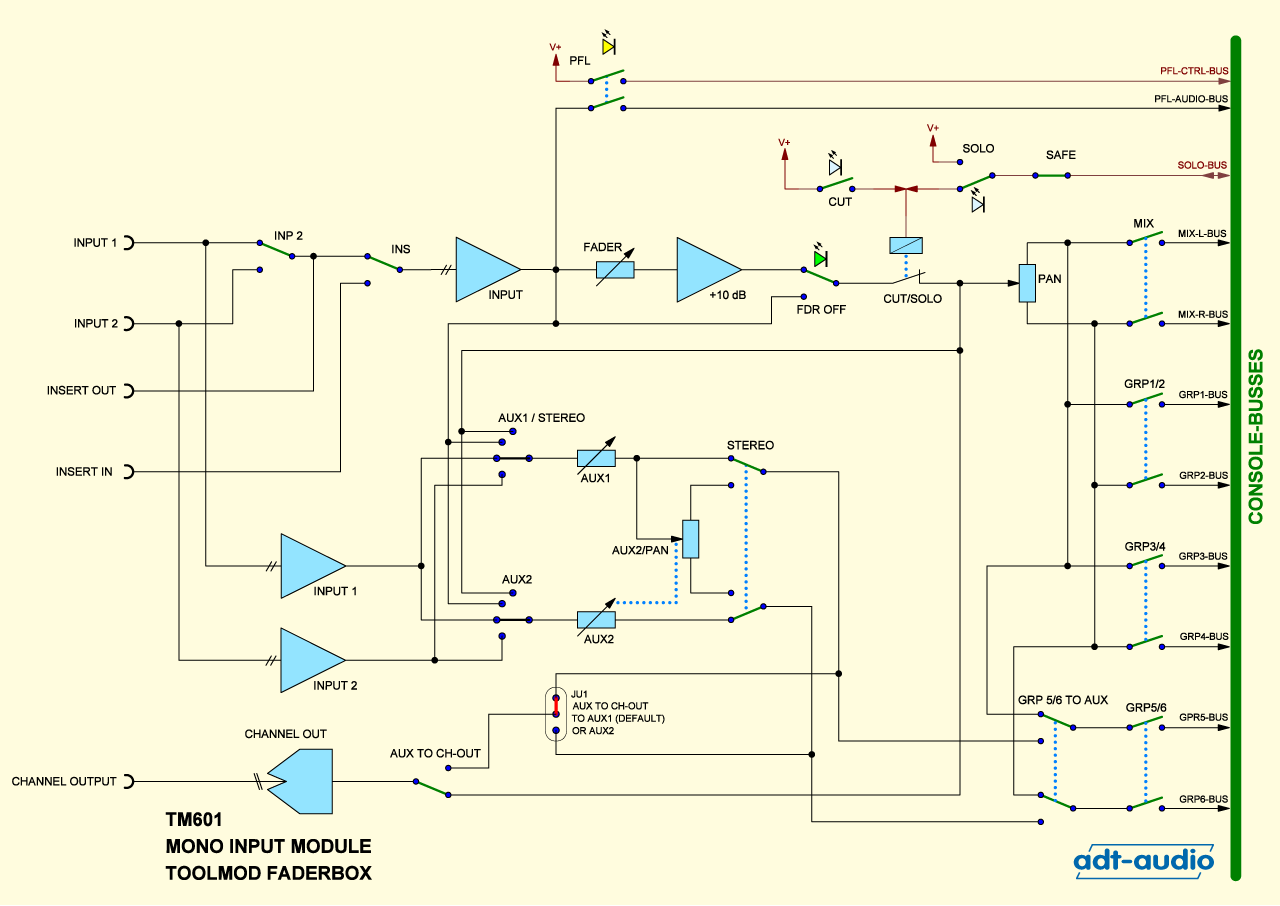

Blockschaltbild Mono Eingangsmodul TM601	Blockschaltbild Stereo-Eingangsmodul TM602	Blockschaltbild Stem-Mixing Stereo Eingangsmodul TM603	Blockschaltbild Stereo Abhörmodul TM612	Blockschaltbild Master Version Stand Alone
Blockschaltbild Mono Eingangsmodul TM601	Blockschaltbild Stereo-Eingangsmodul TM602	Blockschaltbild Stem-Mixing Stereo Eingangsmodul TM603	Blockschaltbild Stereo Abhörmodul TM612	Blockschaltbild Master Version Stand Alone

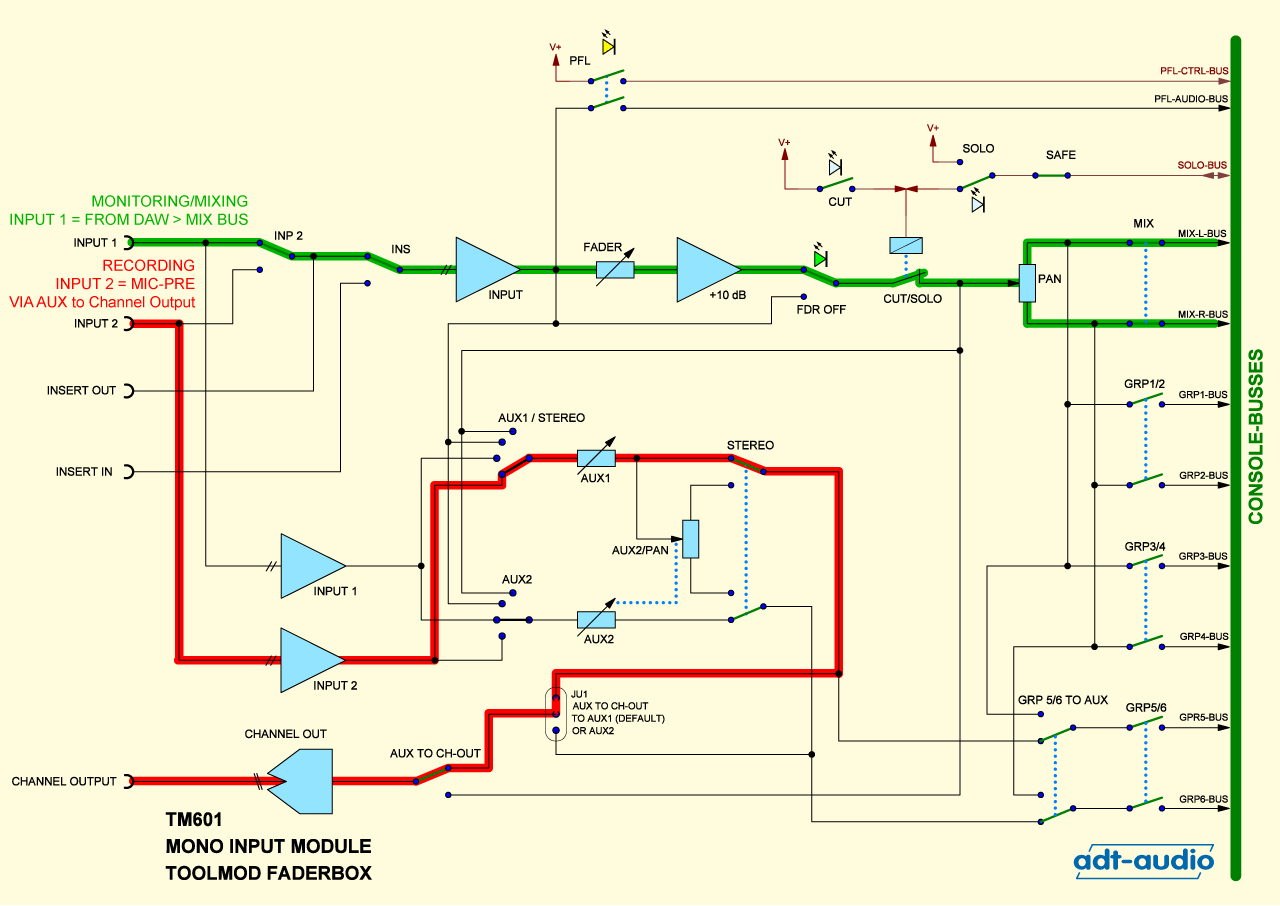

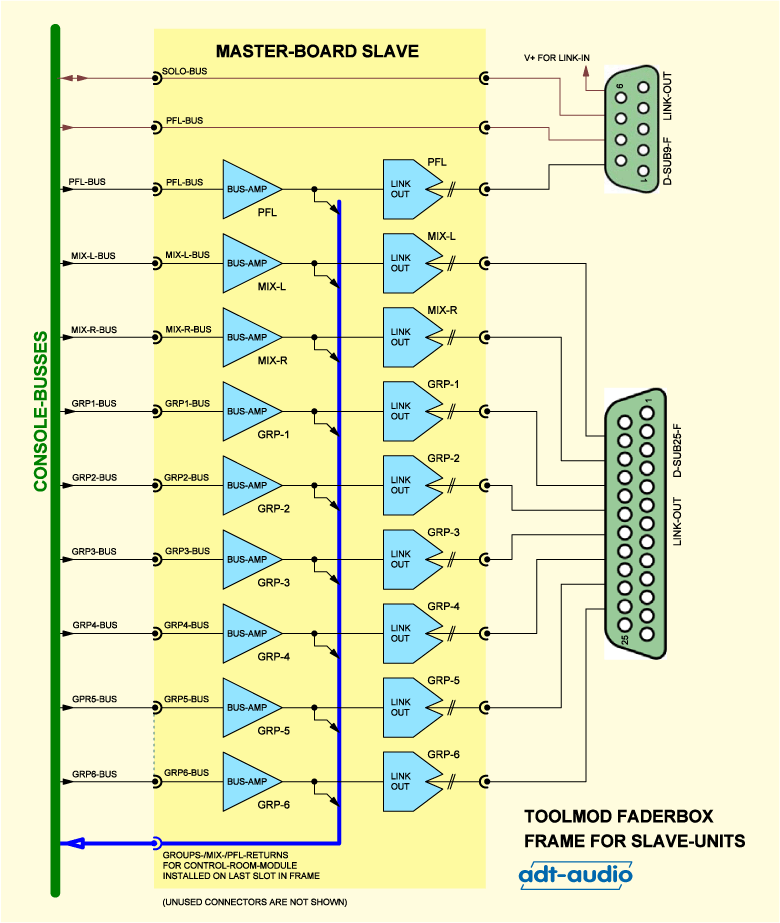

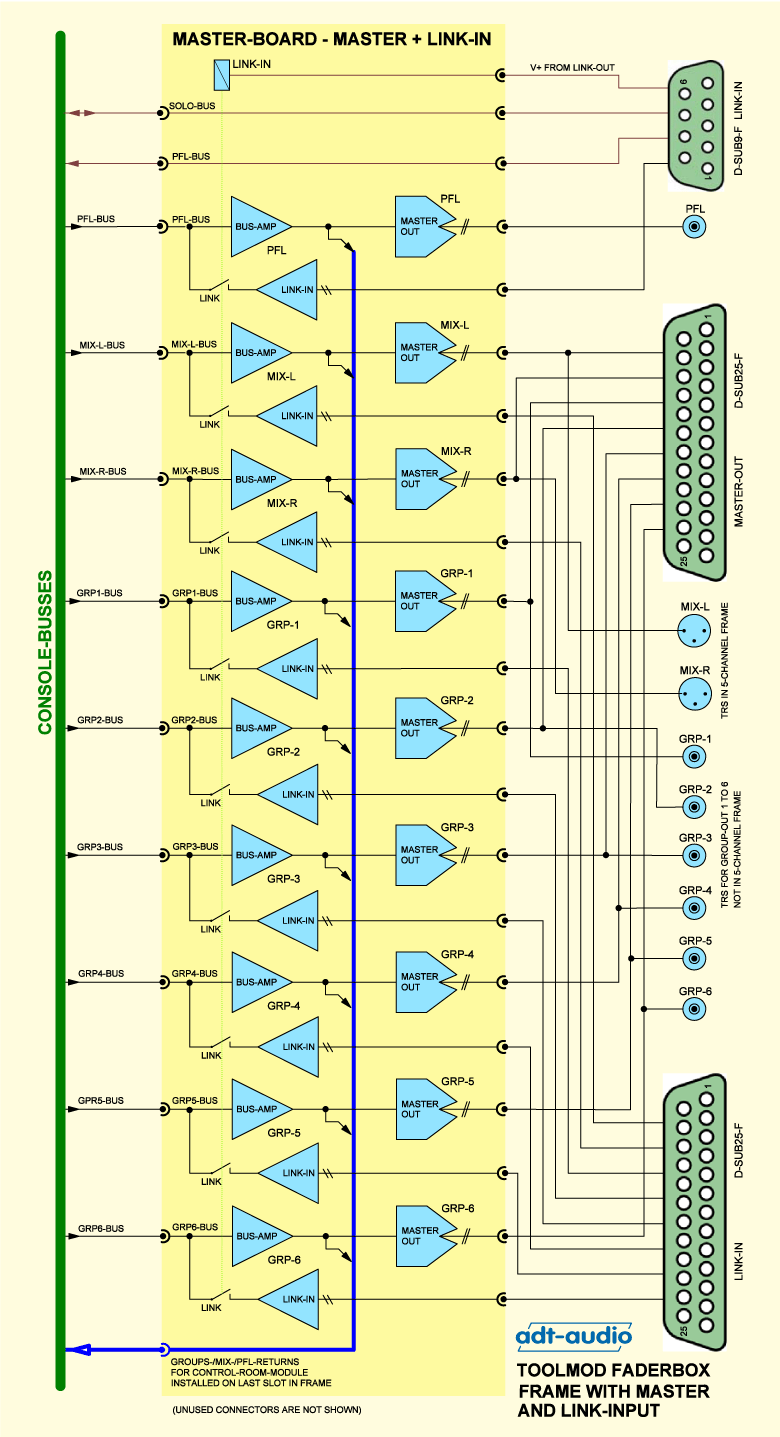

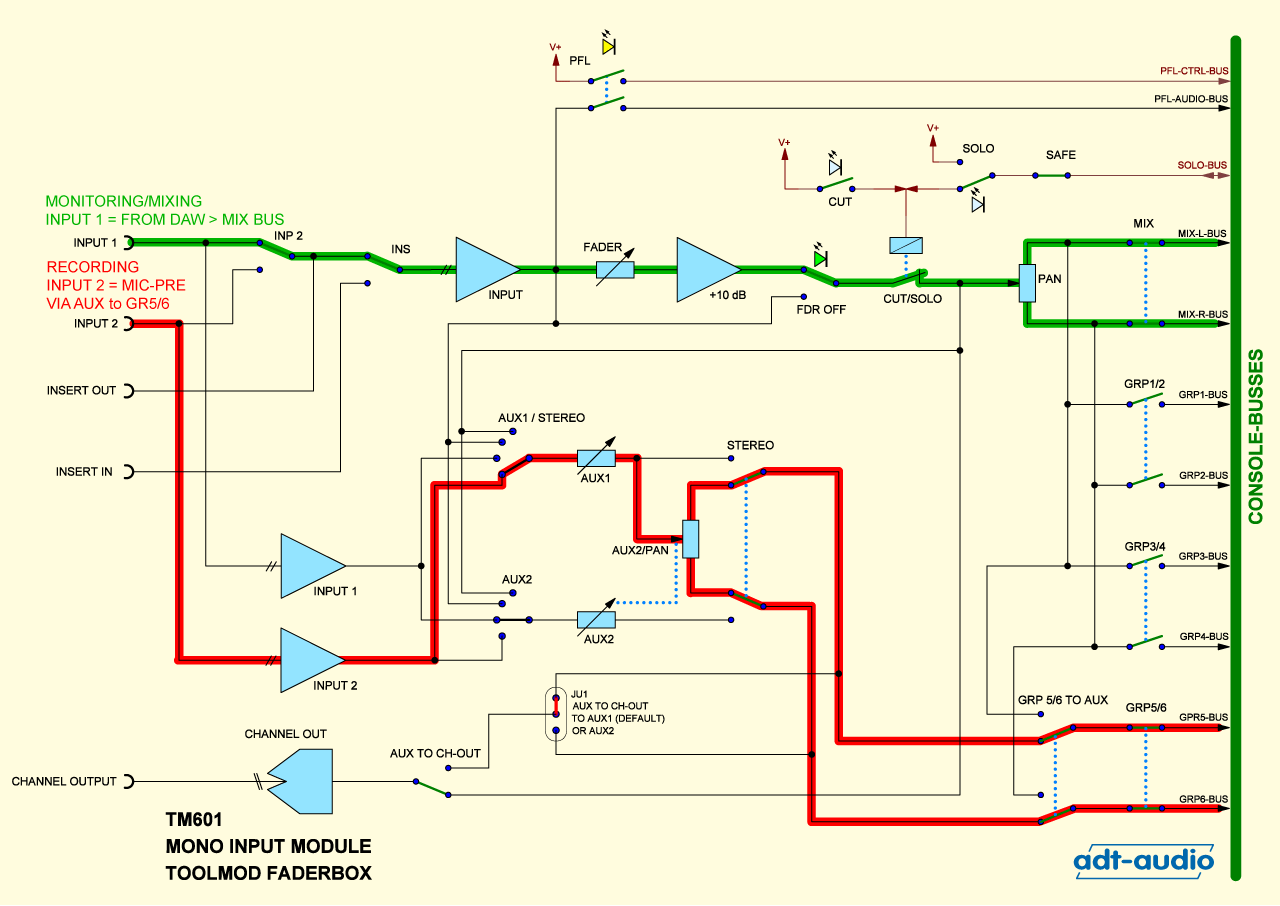

Blockschaltbild Inline-Betrieb, Recording über Gruppe 5/6	Blockschaltbild Inline-Betrieb, Recording über Stereosumme MIX	Blockschaltbild Inline-Betrieb Recording über Channel-Output	Blockschaltbild Master, Version Master und Link-In	Blockschaltbild Master Version Slave
Blockschaltbild Inline-Betrieb Recording über Gruppe 5/6	Blockschaltbild Inline-Betrieb, Recording über Stereosumme MIX	Blockschaltbild Inline-Betrieb, Recording über Channel-Output	Blockschaltbild Master Version Master und Link-In	Blockschaltbild Master Version Slave

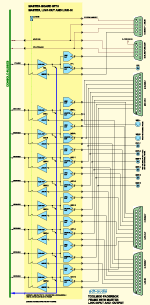

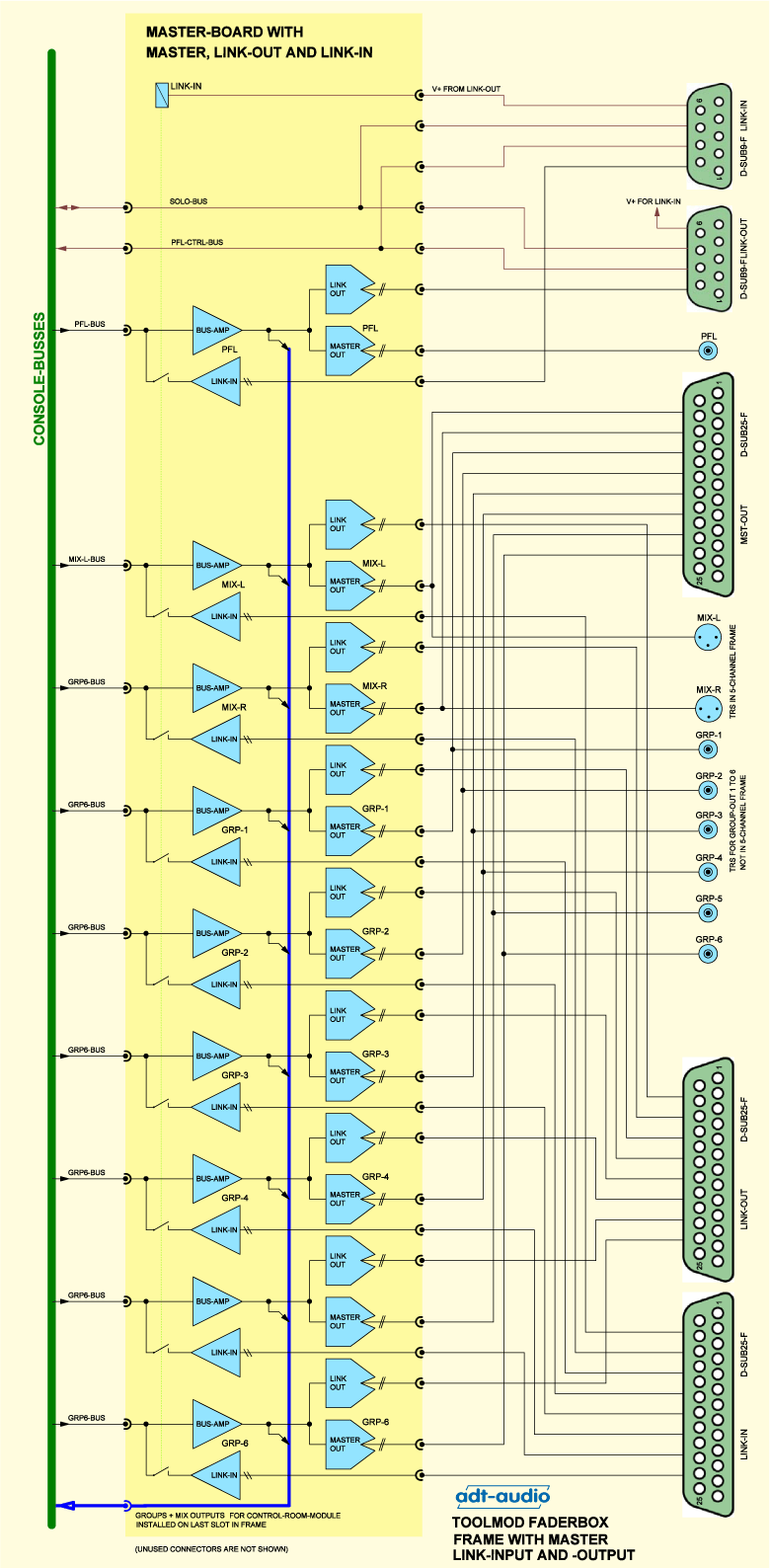

				Blockschaltbild Master Version Master mit Link-Out und Link-In
				Blockschaltbild Master Version Master mit Link-Out und Link-In
