ToolMod Faderbox
Quick-Ref
MS-Stereo Eingangsmodul - TM603
Blockschaltbild: in Lightbox öffnen
• als PDF in neuem Fenster öffnen

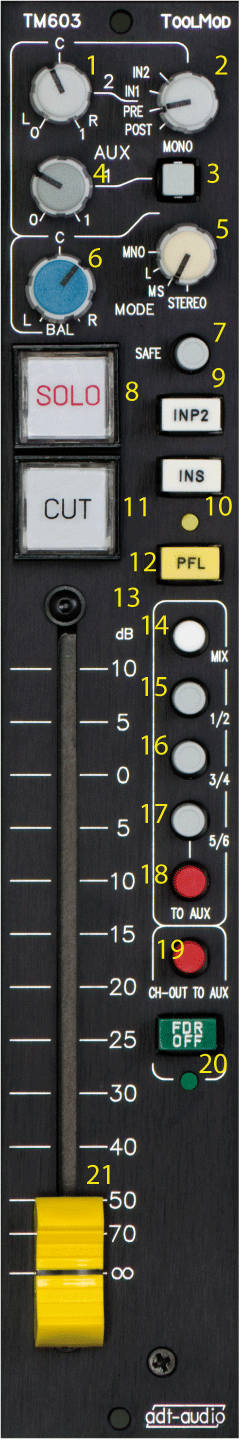

Funktionen der Bedienelemente
1 Aux-Regler 2 (arbeitet default als Pan-Pot und bei MONO als Level für Aux2))
2 Eingangswahlschalter für AUX2 (immer aktiv für beide Aux-Sends)
3 Aux-Umschaltung von Stereo (default) auf MONO mit Aux 1 und Aux 2 als
unabhängige Aux-Sends
4 Aux-Regler 1 (arbeitet default als Level-Regler)
5 Betriebsart für den gewählten Eingang
Mono aus L + R, Mono nur von L, MS und Stereo normal
6 Balance Regler
7 Safe-Schalter, blockiert Solo
8 Solo Taste
9 Eingangswahl, Umschaltung auf den zweiten Stereo-Eingang
10 Insert Taste, aktiviert den Insert-Eingang
11 CUT-Schalter zur Stummschaltung hinter Regler
12 PFL-Schalter, aktiviert Vorhören
13 die Summenwahl-Tasten MIX und 1/2 bis 5/6
liegen hinter dem Balance-Regler
14 MIX wählt die Stereo-Summe an
15 1/2 wählt die Gruppen 1 und 2 an
16 3/4 wählt die Gruppen 3 und 4 an
17 5/6 wählt die Gruppen 5 und 6 an
18 schaltet die Gruppen 5 und 6 vorrangig auf die Ausgänge
der Aux-Regler Aux 1 (-> GR5) und Aux2 (-> GR6)
19 CH-OUT TO AUX schaltet den Kanalausgang von Post-Fader
auf die Ausgänge von Aux1 (-> GR5) und Aux2 (-> GR6)
20 FDR-OFF schaltet den Hauptregler ab und
wählt eine Festverstärkung von 0 dB
21 Hauptregler
2 Eingangswahlschalter für AUX2 (immer aktiv für beide Aux-Sends)
3 Aux-Umschaltung von Stereo (default) auf MONO mit Aux 1 und Aux 2 als
unabhängige Aux-Sends
4 Aux-Regler 1 (arbeitet default als Level-Regler)
5 Betriebsart für den gewählten Eingang
Mono aus L + R, Mono nur von L, MS und Stereo normal
6 Balance Regler
7 Safe-Schalter, blockiert Solo
8 Solo Taste
9 Eingangswahl, Umschaltung auf den zweiten Stereo-Eingang
10 Insert Taste, aktiviert den Insert-Eingang
11 CUT-Schalter zur Stummschaltung hinter Regler
12 PFL-Schalter, aktiviert Vorhören
13 die Summenwahl-Tasten MIX und 1/2 bis 5/6
liegen hinter dem Balance-Regler
14 MIX wählt die Stereo-Summe an
15 1/2 wählt die Gruppen 1 und 2 an
16 3/4 wählt die Gruppen 3 und 4 an
17 5/6 wählt die Gruppen 5 und 6 an
18 schaltet die Gruppen 5 und 6 vorrangig auf die Ausgänge
der Aux-Regler Aux 1 (-> GR5) und Aux2 (-> GR6)
19 CH-OUT TO AUX schaltet den Kanalausgang von Post-Fader
auf die Ausgänge von Aux1 (-> GR5) und Aux2 (-> GR6)
20 FDR-OFF schaltet den Hauptregler ab und
wählt eine Festverstärkung von 0 dB
21 Hauptregler
