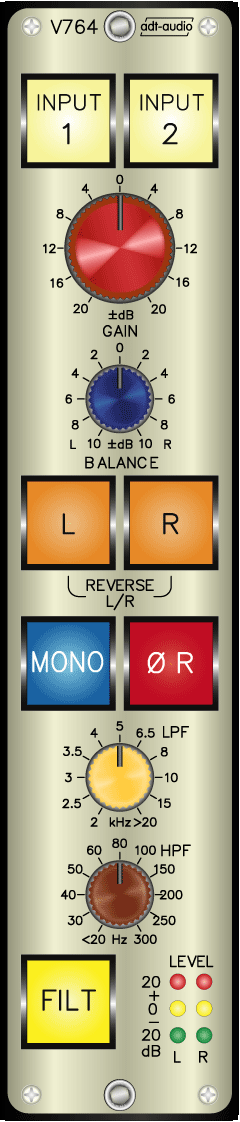

V764
Stereo Line Eingangsverstärker mit 2 Stereo Eingängen, Pegel und Balance Regelung und Höhen Tiefen Sperre

Ein Stereo-Eingangsverstärker für Line-Signale mit zwei umschaltbaren Stereo-Eingängen, Verstärkungs- und Balanceregelung und einer komfortablen Kanalwahlsektion. Die Einheit enthält außerdem eine Höhen-Tiefensperre und ein Stereo-Peak-Meter.

Das Gerät ist in symmetrischer Technik ausgeführt und kann wahlweise mit hochwertigen Ringkern-Ein- und Ausgangsübertragern oder mit elektronisch symmetrischen Ein- und Ausgangsverstärkern bestückt werden. Durch die Double-Balanced-Technik, bei der der gesamte Signalweg in symmetrischer Technik ausgeführt ist, beträgt auch der interne Headroom + 30 dBu.

Zwei Stereo-Eingangssignale können durch die gegenseitig auslösenden Wahltasten INPUT 1 und INPUT 2 angewählt werden. Das gewählte Stereo-Eingangssignal wird über die mit 4 Tasten ausgeführte Kanalwahlsektion geführt. Die Taste L schaltet den rechten Eingangskanal ab und leitet den linken Eingangskanal auf beiden Kanälen weiter. Die Taste R verfährt in gleicher Art und Weise mit dem rechten Eingangssignal. Drückt man beide Tasten gleichzeitig, werden die Eingangskanäle vertauscht. Durch die Taste MONO werden beide Eingangssignale zu einem Monosignal matriziert und auf beiden Kanälen weitergeführt. Die Taste ØR dreht die Phase im rechten Kanal. Die Phasendrehung erfolgt vor der Mono-Matrix. Diese Anwahl ermöglicht jede nur denkbare Verarbeitung eines zweikanaligen Eingangssignals. Die Verstärkung kann durch einen Regler im Bereich von ± 20 dB verstellt werden. Ein zusätzlicher Balance-Regler ermöglicht den Ausgleich von Pegeldifferenzen zwischen den beiden Stereokanälen mit einem Stellbereich von ± 10 dB.

Eine Stereo-Höhen-Tiefen-Sperre kann durch die Taste FILT eingeschaltet werden. Die Sperren sind mit einer Flankensteilheit von 12 dB/Okt ausgeführt. Die Höhensperre überstreicht einen Bereich von AUS (> 20 kHz) bis 2 kHz. Die Tiefensperre kann von AUX (< 20 Hz) bis 300 Hz geregelt werden.

Der Ausgangspegel wird für beide Kanäle getrennt mit einer Peak-Present-Ledanzeige gemessen.

Das Gerät ist mit vier Eingängen und zwei Ausgängen ausgeführt.

Der V764 ist als Kassette mit normaler Höhe und normaler Einbautiefe ausgeführt. Er ist für den Einbau in V700 Standardrahmen ausgelegt.



Testbericht Anfrage/Bestellung
Preise:
4490.00 € - erdsymmetrisch
5140.00 € - Übertrager
Mehrwertsteuer und Versandkosten
technische Daten
für V700 Standardrahmen geeignet
V700 Navigation öffnen

Regelbereich nach
Kundenwunsch
Blendenfarbe und Knopfausführung
nach Kundenangabe
