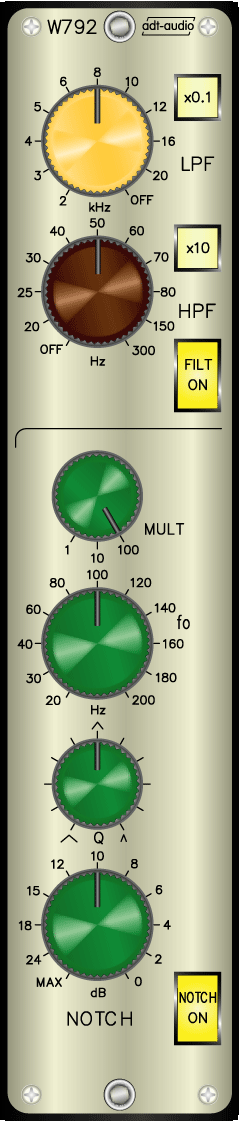

W792
Stereo Hochpass und Tiefpass Filter kombiniert mit verstimmbarem Notch-Filter.

Der W792 kombiniert ein einstellbares Hochpass- und Tiefpassfilter mit weiten Stellbereichen mit einem exakt verstimmbarem Notch-Filter, dass den gesamten Audiobereich überstreicht. Das Gerät ist für die Beschneidung des Frequenzgangs und die Filterung von Störsignalen ausgelegt. Neben der Stereo-Ausführung ist als W791 auch eine Mono Ausführung lieferbar.

Das Modul ist in symmetrisch-erdfreier Technik ausgeführt und mit hochwertigen Ringkern-Ein- und Ausgangsübertragern bestückt. Alternativ ist eine Version mit erdsymmetrischen Ein- und Ausgängen lieferbar. Der maximale Pegel beträgt + 30 dBu. Durch die Double-Balanced-Technik, bei der der gesamte Signalweg in symmetrischer Technik ausgeführt ist, beträgt auch der interne Headroom + 30 dBu.

Das Hochpass-Filter und das Tiefpass-Filter ist mit einer Flankensteilheit von 12 dB/Oktave als ‚Maximum Flat’ Filter ausgeführt. Die Tiefpassfilter kann zwischen ‚Aus’ (größer als 25 kHz) und 2 kHz geregelt werden. Das Hochpassfilter hat einen Regelbereich von ‚Aus’ (> 15 Hz) bis 300 Hz. Für beide Sperren kann der Regelbereich durch je eine Drucktaste um den Faktor 10 vergrößert werden. Die Sperren werden durch die Taste FILT-ON in den Signalweg geschaltet.

Das Sperrfilter kann über den gesamten Audiobereich verstimmt werden. Drei Frequenzbereiche sind durch einen Stufenschalter anwählbar. Der Frequenzregler umfasst, je nach Stellung des Schalters, den Bereich von 20 Hz bis 200 Hz, 200 Hz bis 2 kHz oder 2 kHz bis 20 kHz. Die Steilheit des Filters kann durch einen weiteren Regler im Bereich von 1 Oktave bis zu einem Halbton verstellt werden. In dieser schmalen Einstellung ist die Ausfilterung von Störgeräuschen möglich. Die Ausblendtiefe des Filters kann mit einem Regler bestimmt werden. Die maximale Ausblenddämpfung liegt bei mehr als 40 dB. Die Sperre ist als Universalfilter in Bandsperren-Anordnung ausgeführt und wird durch die Taste NOTCH-ON in den Signalweg geschaltet.

Ein Hardbypass verbindet Ein- und Ausgang des Gerätes, solange nicht eines der Filter eingeschaltet ist.

W792 ist die Stereoausführung des Gerätes. Eine Mono-Version ist als W791 lieferbar. Die Geräte sind als V700-Standardkassette ausgeführt und für den Einbau in Standardrahmen geeignet.





Testbericht Anfrage/Bestellung
Preise:
3430.00 € - erdsymmetrisch
3990.00 € - Übertrager
Mehrwertsteuer und Versandkosten
technische Daten
für V700 Standardrahmen geeignet
V700 Navigation öffnen

Regelbereich nach
Kundenwunsch
Blendenfarbe und Knopfausführung
nach Kundenangabe
