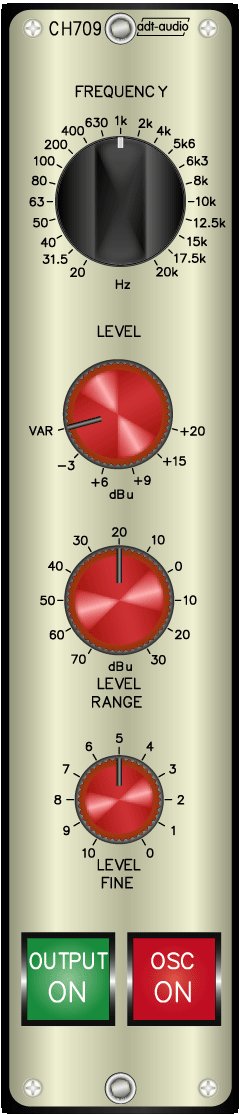

CH709
Testtongenerator mit variablem Ausgangspegel und 21 wählbaren Frequenzen

Der CH709 ist ein universell verwendbarer, hoch stabiler Testtongenerator, der auch für Messungen an Studiogeräten und Leitungen eingesetzt werden kann. 21 Festfrequenzen im Bereich von 20 Hz bis 20 kHz können durch einen Stufenschalter angewählt werden.

Der Ausgangspegel kann durch einen weiteren Stufenschalter auf die studioüblichen Pegel –3 dBu (- 9 dB), + 6 dBu, + 9 dBu, + 15 dBu und + 20 dBu eingestellt werden.

Diese Pegelwerte sind intern abgeglichen. Eine weitere Stellung des Schalters ermöglicht eine Regelung des Ausgangspegels mit dem Stufenschalter LEVEL-RANGE und dem Potentiometer LEVEL-FINE. Der Bereichschalter LEVEL-RANGE hat Stufen von 10 dB im Bereich von – 70 dBu bis + 30 dBu. Mit dem Feinregler kann eine zusätzliche Dämpfung von 0 bis 10 dB eingestellt werden. Damit kann der Ausgang des Gerätes den Pegelbereich von – 80 bis + 30 dBu abdecken.

Das Gerät ist mit einem symmetrisch-erdfreien Ausgang ausgestattet, der einen Ausgangspegel von + 30 dBu auch bei einer Frequenz von 20 Hz liefern kann. Der Ausgang kann mit 300 Ohm belastet werden. Zwei Ausgänge sind vorhanden. Der Ausgang 1 führt immer Signal, wenn das Gerät mit der Taste OSC-ON eingeschaltet wird. Der Ausgang 2 führt Signal, wenn zusätzlich die Taste OUTPUT-ON betätigt wird.

Das Gerät ist als Kassette mit normaler Höhe und normaler Einbautiefe ausgeführt und für den Einbau in V700 Standardrahmen vorgesehen.

Testbericht Anfrage
Preis:
auf Anfrage
technische Daten
Modul für Standardrahmen
V700 Navigation öffnen

Frontblende, Knöpfe und Tastenkappen nach Wahl des Kunden
