CH705
Festfrequenz Pegeltongenerator

Der CH705 liefert einen Pegelton mit einer hochstabilen Frequenz von exakt 1 kHz bei stabilem Ausgangspegel von nominal + 6 dBu. Der Ausgangspegel ist intern im Bereich von -10 dBu bis +15 dBu abgleichbar.

Der Wien-Brücken-Generator hat eine Klirrdämpfung von mindestens 60 dB und einen symmetrisch-erdfreien Ausgang mit sehr niedrigem Innenwiderstand. Bei einer Belastung des Ausgangs mit 200 Ohm beträgt der Pegelfehler lediglich 0.2 dB. Dadurch kann das Gerät sehr gut als zentraler Pegeltongenerator eingesetzt werden, da der Pegel unabhängig von der Anzahl der aufgeschalteten Eingänge nahezu konstant bleibt.

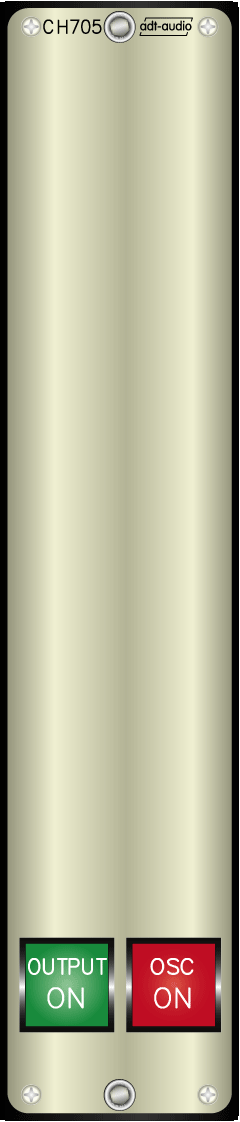

Drei Ausgänge sind vorhanden. Der Ausgang 1 führt immer Signal, wenn das Gerät mit der Taste OSC-ON eingeschaltet wird. Der Ausgang 2 führt Signal, wenn zusätzlich die Taste OUTPUT-ON betätigt wird. Ausgang 3 liefert ein Signal, das intern auf – 60 dBu oder – 9 dB/-3 dBu justiert werden und zum Pegeln von Postleitungen verwendet wird.

Das Gerät ist als Kassette mit normaler Höhe und normaler Einbautiefe ausgeführt und für den Einbau in V700 Standardrahmen vorgesehen.

Testbericht Anfrage
Preis:
auf Anfrage
technische Daten
Modul für Standardrahmen
V700 Navigation öffnen

Frontblende und Tastenkappen nach Wahl des Kunden
