Zubehör

Zur Komplettierung eines Faderbox-Systems ist verschiedenes Zubehör lieferbar.

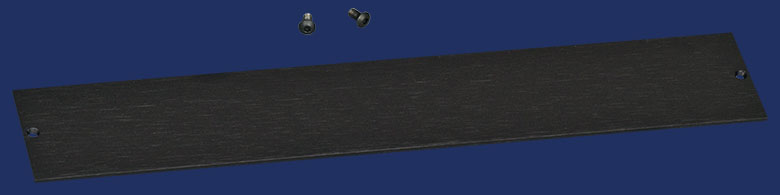

Faderbox Blindplatte
Blindplatten
Blindplatten werden zur Abdeckung von leeren Modulplätzen. Die Platten sind wie die Modulfrontplatten aus geschliffenem und gebürstetem Aluminum in schwarz eloxierter Ausführung gefertigt und werden mit den erforderlichen Befestigungsschrauben geliefert.

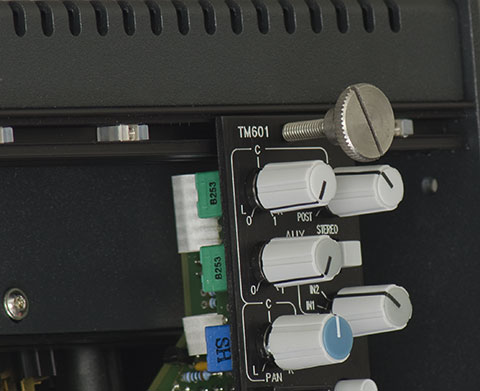

Ausheber im Modul

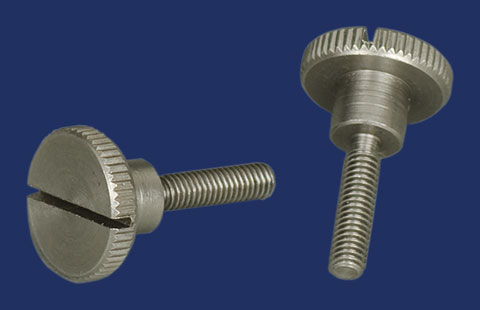

Faderbox Ausheber
Ausheber
Ausheber dienen zum einfachen Ein- und Ausbau von Modulen. Die Löcher in den Frontplatten für die Befestigungsschrauben im Rahmen sind mit metrischen 4 mm Gewinden versehen, in die die Ausheber eingeschraubt werden können. Diese werden als Griff beim Ausbau und Einbau der Module verwendet.
 → zusätzliche Informationen HIER

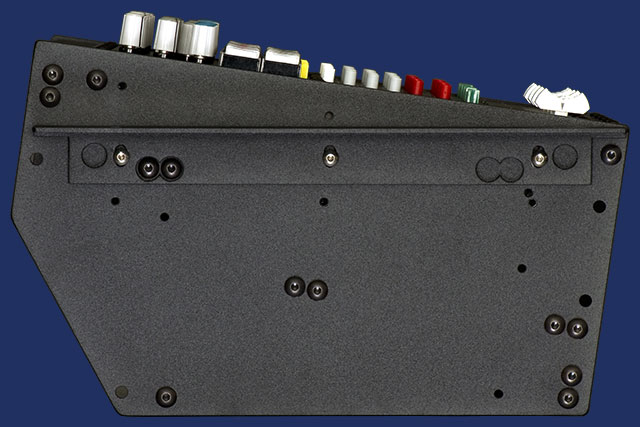

Rackwinkel am Faderbox Rahmen
Faderbox Rackwinkel
Rackwinkel
Rackwinkel für ToolMod Faderboxen zum späteren Umbau von der Desktop-Version auf die Einbauversion. Die Rackwinkel werden als Pärchen mit den erforderlichen Schrauben und Distanzringen geliefert. Die Standardausführung passt für alle Versionen der Faderbox und alle Montagearten. Alternativ ist die Ausführung für 0.5 × 19-Zoll Rahmen für die 5-Kanal Faderbox lieferbar.

 → zusätzliche Informationen HIER

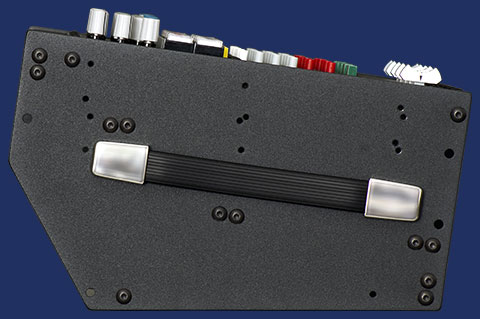

Lunchbox Version mit Griff
Faderbox Tragegriff
Griffe
Tragegriffe zum Anbau an die Seitenbleche der Faderbox. Griffe können links und rechts angebracht werden und passen für alle Versionen der Faderbox. Sie werden mit Befestigungsschrauben geliefert.
 → zusätzliche Informationen HIER

19-Zoll Faderbox mit Gummifüßen

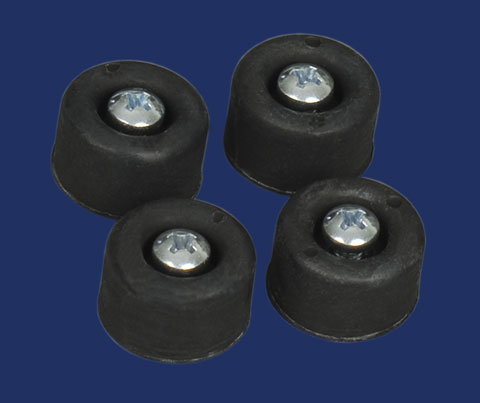

Gummifüße
Gummifüße
Gummifüße zum Anschrauben am Bodenblech der Faderbox bei Aufstellung auf einem Tisch. Die Füße werden als kompletter Satz von 4 Stück für die 5-Kanal- und die 19-Zoll-Ausführung und von 6 Stück für die 20-Kanal-Faderbox geliefert. Passende Schrauben gehören zum Lieferumfang.
 → zusätzliche Informationen HIER

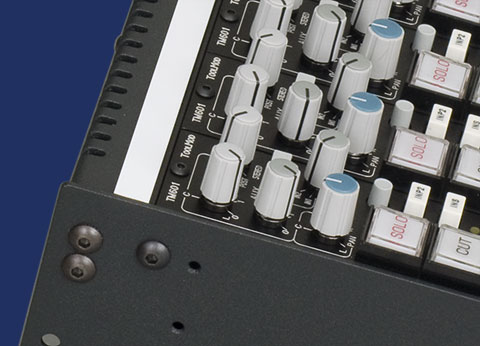

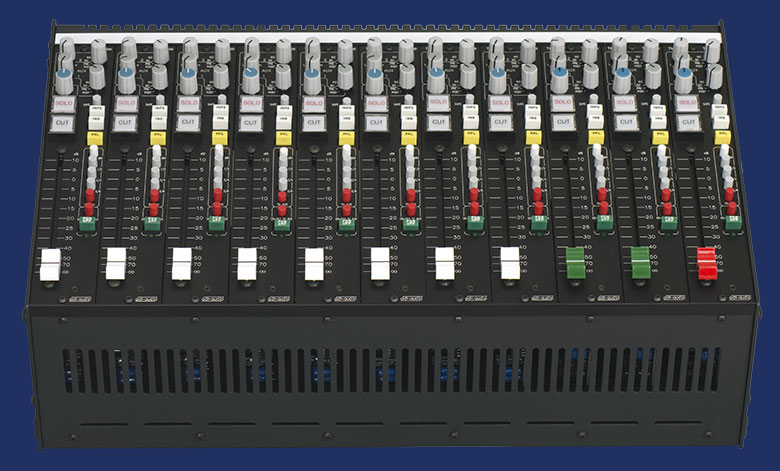

19-Zoll Faderbox mit Beschriftungsschiene
Faderbox Beschriftungsschiene

Beschriftungsschiene
Beschriftungsschienen aus Kunststoff in für die verschienen Rahmen-Ausführungen passenden Längen sind in weißer Farbe lieferbar.

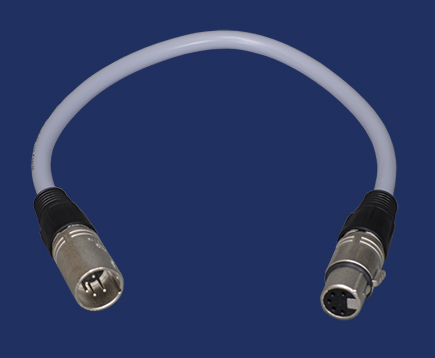

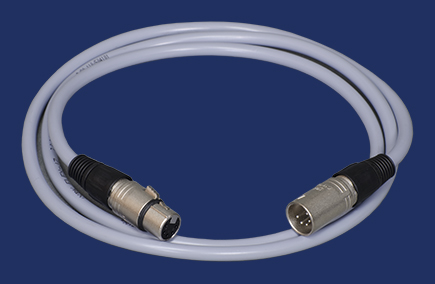

Netzteilkabel 30 cm

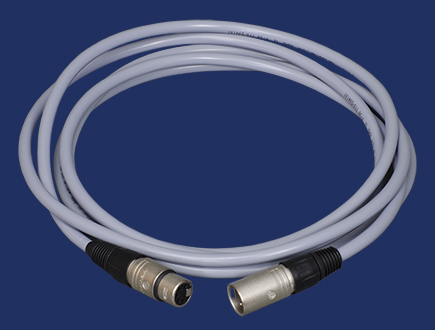

Netzteilkabel 3 m
Netzteilkabel
Netzteilkabel zur Verbindung der Netzgeräte mit den Rahmen und für die Verbindungen zwischen beliebigen ToolMod Rahmen und ToolMix- bzw. ToolKit-Geräten sind in den Längen 30 cm, 60 cm, 1 m, 1.5 m und 3 m ab Lager lieferbar. Sonderlängen können kurzfristig geliefert werden.


XLR und TRS Adapter

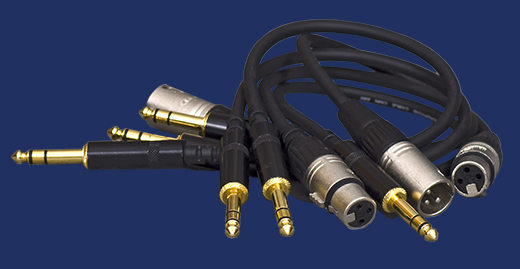

XLR und TRS Patchkabel
Patchkabel und Adapter
Patchkabel mit XLR- und TRS-Verbindern für die Verbindungen zwischen Faderboxen und ToolMod-Rahmen und anderen Outboard-Geräten halten wir in verschiedenen Kombinationen und in den Längen 30 cm und 60 cm am Lager. Kabel mit anderen Längen in jeder beliebigen Ausführung können kurzfristig angefertigt werden. Ferner sind XLR- und TRS-Adapter sowie Adapter für Mini-Klinkenstecker und Cinch-Stecker ab Lager lieferbar.

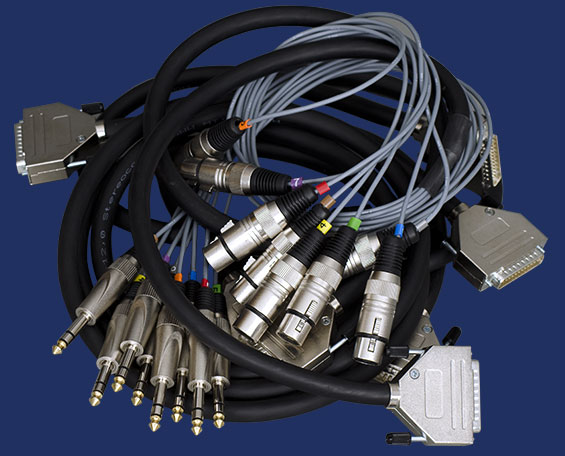

D-Sub Multicore Kabel

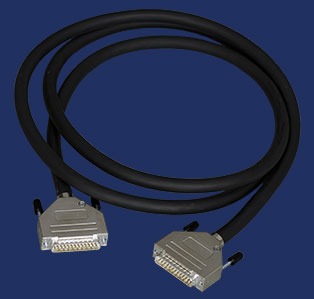

Faderbox Link-Kabel
D-Sub-Multicore-Kabel
Neben unserem Lagerbestand an D-Sub-Multicore-Kabel mit analoger Belegung nach 'Tascam'-Standard in verschiedenen Längen und Steckerkombinationen können wir praktisch jede Multicore-Ausführung - auch mit gemischten Steckverbindern - in Längen bis zu 20 m kurzfristig liefern. Multicores mit D-Sub-Steckern auf beiden Seiten werden auch als Linkkabel für die ToolMod Faderbox verwendet.
 → zusätzliche Informationen HIER


Features
  • 3 Rahmengrößen für 5, 11 und 20 Module
  • modularer Aufbau
    mit Motherboard
    im Rahmen
  • alle Eingangsmodul Versionen passen in alle Modulplätze
  • nach Belieben konfigurierbar
  • jederzeit änderbar
  • alle Anschlüsse
    symmetrisch
  • einfacher Modul Ein- und Ausbau
  • Summenverstärker im Rahmen eingebaut
  • Konfiguration mit und ohne Master- und Gruppen-Modulen
  • voll symmetrisches Link Interface
  • problemloses Koppeln beliebig vieler Faderboxen
lieferbare Versionen
5-Kanal Faderbox
Rahmen für 5 Module
passt in 10-Zoll und
0.5 * 19-Zoll Rahmen
Breite 210 mm, Höhe 6HE
..zum 5-Kanal Rahmen
19-Zoll Faderbox
Rahmen für 11 Module passt in standard 19-Zoll
Rahmen
Breite 448 mm, Höhe 6HE
..zum 19-Zoll Rahmen
20-Kanal Faderbox
Rahmen für 20 Module
Breite 810 mm, Höhe 6HE
..zum 20-Kanal Rahmen
