19-Zoll Rahmen

Der 19-Zoll Trägerrahmen der ToolMod Faderbox Baureihe bietet Platz für elf Module. Als Ausführung für Rackeinbau passt er in Standard 19-Zoll Racks bei einer Einbauhöhe von 5 HE.

Die Faderbox auf dem Foto ist mit acht Mono-Eingangsmodulen TM601 und drei Stereomodulen TM602 bestückt.

Die Anschlüsse der ersten acht Modulplätze der 19-Zoll-Ausführung liegen auf 25-poligen D-Sub Buchsen nach 'Tascam'-Standard auf. Es sind sowohl D-Sub-Buchsen für den Einbau von acht Mono-Eingangsmodulen TM601 wie auch parallele Anschlüsse für den Einbau von Stereo-Eingangsmodulen TM602 vorhanden. Die Anschlüsse für die Modulplatze 9 bis 11 liegen auf symmetrisch beschalteten TRS-Buchsen und XLR-Verbindern auf.

Die Anschlüsse für die Summenausgänge, das Linksystem und die Stromversorgung sind standardmäßig ausgeführt und auf der Seite ANSCHLÜSSE ausführlich beschrieben.

Der 19-Zoll-Rahmen kann, wie alle anderen Rahmenausführungen der ToolMod Faderbox, nach Belieben mit Mono-Eingangsmodulen TM601, Stereo-Eingangsmodulen TM602 und Stem-Mixing MS-Eingangsmodulen TM603 bestückt werden. Das Anschlußfeld ermöglicht durch zusätzliche TRS-Buchsen die einfache Konfiguration von Stereomodulen auf den Modulplätzen 9, 10 und 11 als Master für die Stereo-Summe Mix und/oder beliebige Gruppen.

Der Einbau des Abhörmoduls TM612 ist auf dem 11ten Modulplatz ohne Einschränkung des Funktionsumfang möglich. Zusätzliche D-Sub-Buchsen für die externen Eingänge dieses Moduls sind vorhanden. Alle Details sind auf der Seite Einbaumöglichkeiten des Stereo-Abhörmoduls TM612 beschrieben.

Einbaumöglichkeiten
Der 19-Zoll-Rahmen kann mit als Zubehör lieferbaren Rackwinkeln in Standard 19-Zoll-Racks eingebaut werden. Die Einbauhöhe ist 5 HE. Die Rackwinkel können unterschiedlich angebaut werden. Einzelheiten hierzu finden Sie auf der Seite Rackeinbau. Natürlich ist der Einbau in einen Regietisch ebenfalls möglich. Wenn nicht anders gewünscht liefern wir die Faderbox in der Desktop-Ausführung.

Anschlüsse im 19-Zoll-Rahmen

Anschlussfeld 19-Zoll Rahmen

Grafik in neuem Fenster öffnen
Flash Zoom in neuem Fenster öffnen

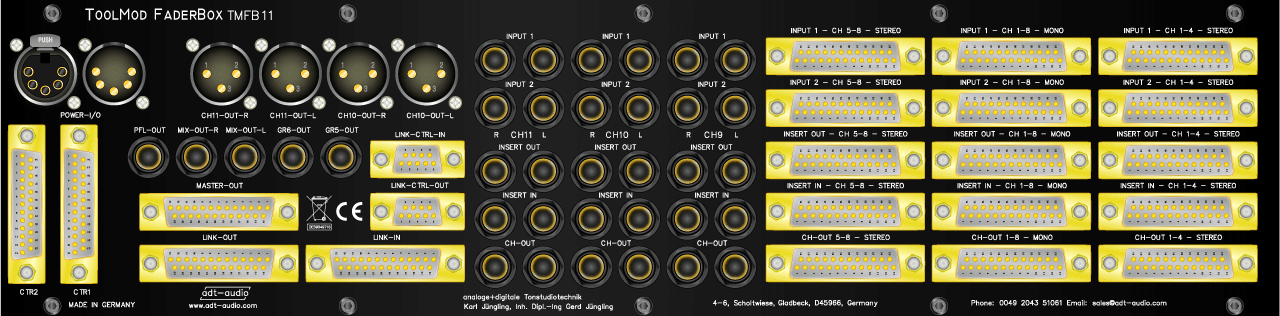

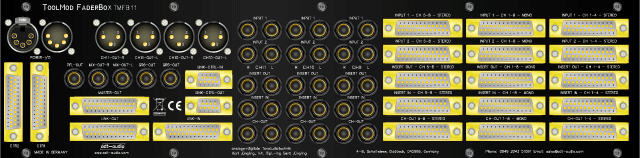

Die Grafik zeigt das Anschlußfeld des 19-Zoll Rahmens.

Die Anschlüsse für die Modulplätze 1 bis 8 liegen auf insgesamt 15 25-poligen D-Sub Buchsen auf. Die nach dem sogenannten 'Tascam-Standard' belegten Buchsen ermöglichen den Einbau von Stereo- und Mono-Eingangsmodulen. Wenn auf diesen Modulplätzen ausschließlich Mono-Kanäle eingebaut werden, verwendet man die mittleren 5 Buchsen, bei denen nur die Anschlüsse der Mono-Kanäle aufgelegt sind. Beim Einbau von Stereo-Modulen dienen die Stecker links zum Anschluß der Modulplätze 5 bis 8 und die Stecker rechts für die Modulplätze 1 bis 4. Diese D-Sub Buchsen werden auch bei gemischter Bestückung der ersten acht Modulplätze mit Mono- und Stereo-Modulen verwendet. Als Beispiel hier die Anschlußbelegungen der drei Buchsen für die Eingänge 1 der Modulplätze 1 bis 8. Hier ist eine Gesamtübersicht aller Anschlüsse des 19-Zoll-Rahmens.

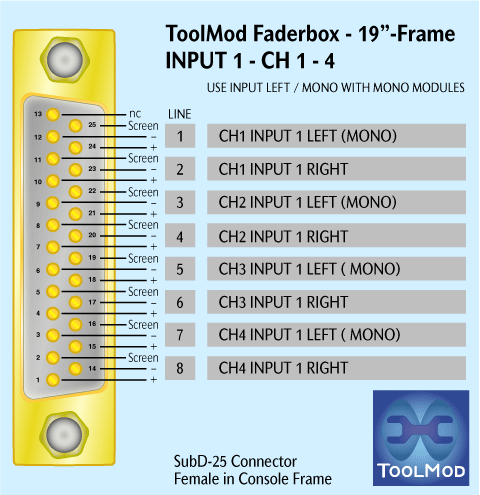

Anschlussbelegung
Eingänge 1
Stereo, Platz 1 bis 4

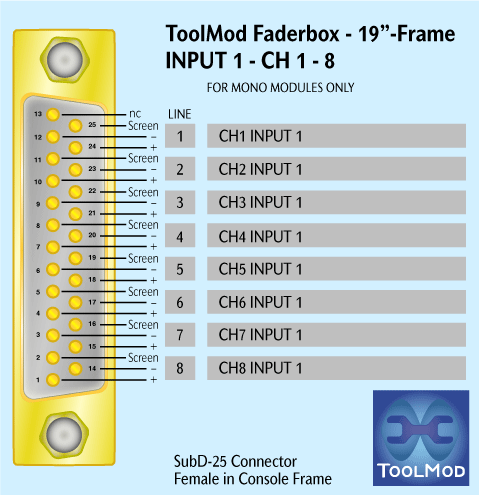

Anschlussbelegung
Eingänge 1
Mono, Platz 1 bis 8

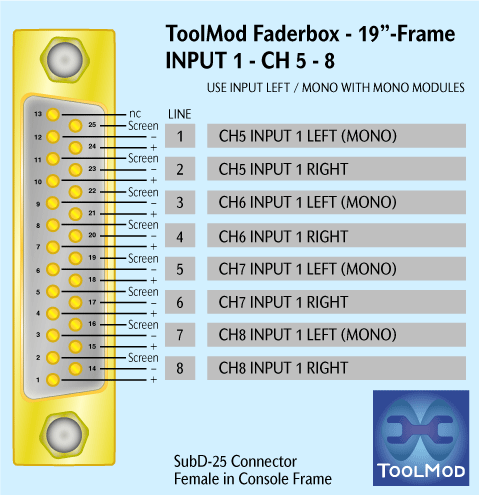

Anschlussbelegung
Eingänge 1
Stereo Platz 5 bis 8

Die Anschlüsse für die Modulplätze 9, 10 und 11 liegen auf TRS-Buchsen auf. Die Ausgänge der Modulplätze 10 und 11 liegen parallel auf XLR Einbausteckenr auf. In Verbindung mit den ebenfalls auf TRS-Buchsen parallel zum 25-poligen D-Sub 'MASTER-OUT' aufliegenden Ausgängen der Stereosumme MIX und der Gruppen 5 und 6 kann man in diesen Modulplätzen eingebauten Stereokanäle mit kurzen Klinkenkabeln als Master- oder Gruppenregler konfigurieren. Einzelheiten zur Konfiguration von Summen- und Gruppenreglern finden Sie auf der Seite Summenregler in der Faderbox. Die Belegungen der XLR- und TRS-Verbinder entsprechen dem internationalen Standard. Eine Grafik zur Belegung dieser Steckverbinder finden Sie in der linken Spalte.

Die Anschlüsse für den Summenausgang, das Link-System und die Stromversorgung sind in allen Ausführungen der Faderbox identisch ausgeführt. Die Belegung der 25-poligen D-Sub Buchse für die Summenausgänge und die Belegung der 5-poligen XLR-Verbinder füR die Stromversorgung finden Sie in der linken Spalte. In der 19-Zoll Ausführung der Faderbox liegen die Ausgänge der Stereosumme MIX, die Ausgänge der Gruppen 5 und 6 und der Ausgang der PFL-Summe parallel auf TRS-Buchsen auf. Die Funktion der Link-Anschlüsse und der Summenausgänge ist davon abhängig, welche Version der Masterplatine im Rahmen eingebaut ist. Informationen zum Link-System sind hier und hier finden Sie Einzelheiten zu den Summenplatinen.
