ToolMod Faderbox

Quick-Ref

Stereo Eingangsmodul - TM602

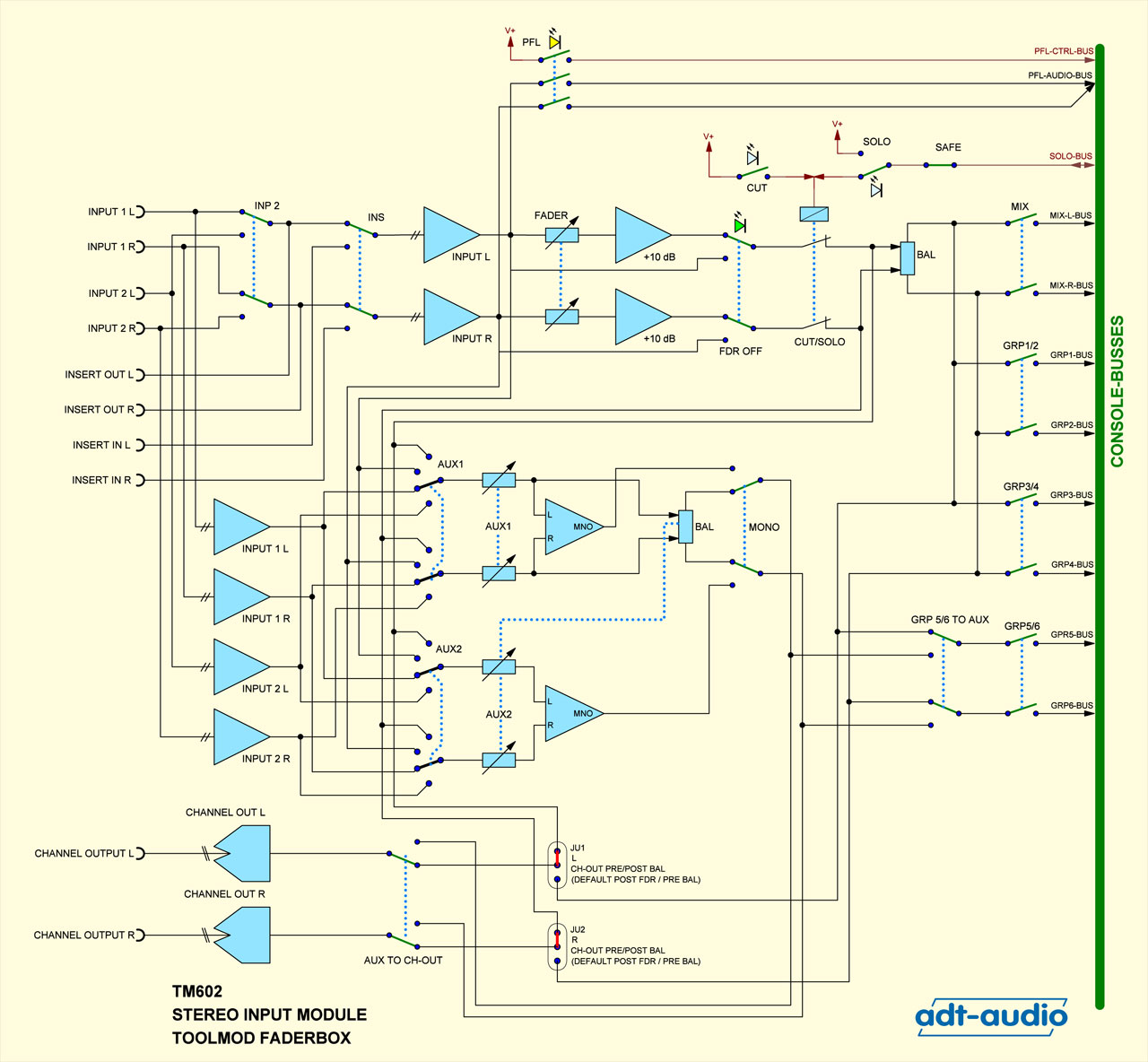

Blockschaltbild: in Lightbox öffnen •  als PDF in neuem Fenster öffnen

Funktionen der Bedienelemente

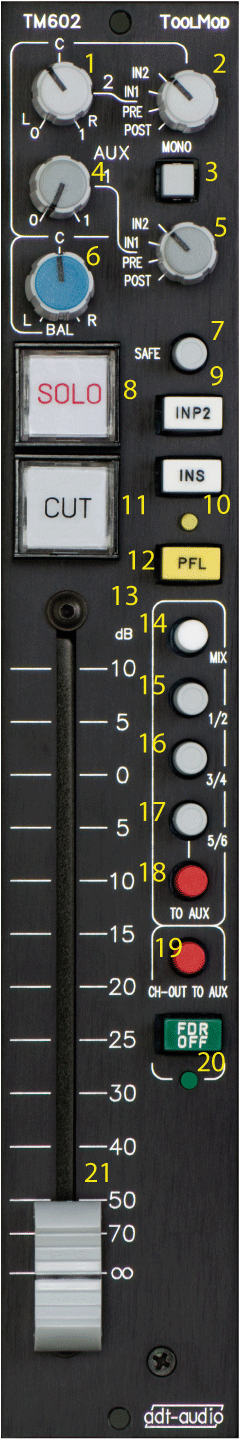

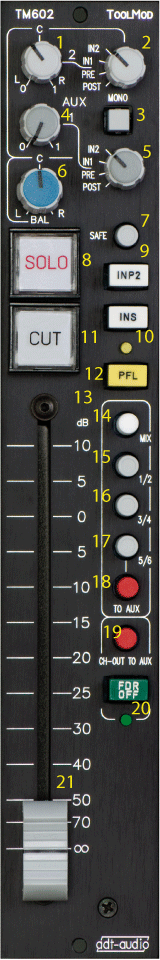

Quick-Ref Stereo Eingangsmodul TM602
  1  Aux-Regler 2 (arbeitet default als Pan-Pot und bei MONO als Level für Aux2))

  2  Eingangswahlschalter für AUX2 (default inaktiv, aktiv bei MONO)

  3  Aux-Umschaltung von Stereo (default) auf MONO mit Aux 1 und Aux 2 als
      unabhängige Aux-Sends

  4  Aux-Regler 1 (arbeitet default als Level-Regler)

  5  Eingangswahlschalter für AUX1 (immer aktiv)

  6  Balance Regler

  7  Safe-Schalter, blockiert Solo

  8  Solo Taste

  9  Eingangswahl, Umschaltung auf den zweiten Stereo-Eingang

10  Insert Taste, aktiviert den Insert-Eingang

11  CUT-Schalter zur Stummschaltung hinter Regler

12  PFL-Schalter, aktiviert Vorhören

13  die Summenwahl-Tasten MIX und 1/2 bis 5/6
      liegen hinter dem Balance-Regler

14  MIX wählt die Stereo-Summe an

15  1/2 wählt die Gruppen 1 und 2 an

16  3/4 wählt die Gruppen 3 und 4 an

17  5/6 wählt die Gruppen 5 und 6 an

18  schaltet die Gruppen 5 und 6 vorrangig auf die Ausgänge
      der Aux-Regler Aux 1 (-> GR5) und Aux2 (-> GR6)

19  CH-OUT TO AUX schaltet den Kanalausgang von Post-Fader
      auf die Ausgänge von Aux1 (-> GR5) und Aux2 (-> GR6)

20  FDR-OFF schaltet den Hauptregler ab und
      wählt eine Festverstärkung von 0 dB

21  Hauptregler
