ToolMod Faderbox
Quick-Ref
Stereo Abhörmodul - TM612
Blockschaltbild: in Lightbox öffnen
• als PDF in neuem Fenster öffnen

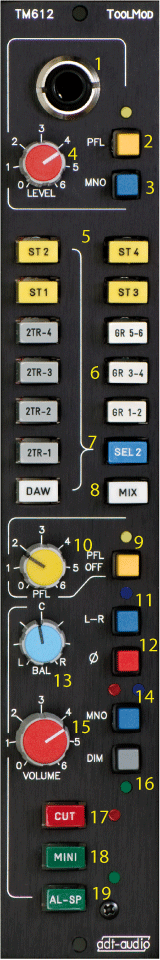

Funktionen der Bedienelemente
1 Kopfhörer Ausgang
2 Freigabe für PFL Aufschaltung auf den Kopfhörerverstärker
3 Mono-Umschaltung für den Kopfhörerverstärker
4 Lautstärke-Regler für den Kopfhörerverstärker
5 Eingangswahl für Lautsprecher und Kopfhörer
ST1 bis ST4, 2TR-1 bis 2TR-4 und DAW sind Eingänge
für externe Stereosignale
6 GR 1-2, GR 3-4 und GR 5-6 wählen die Gruppen 1 bis 6
als Stereopärchen an
7 SEL wählt den Ausgang des linken Tastenblocks
8 MIX wählt die Stereosumme
9 PFL-OFF blockiert die automatische PFL Aufschaltung
10 Pegelregler für PFL
11 L-R vertauscht den linken und rechten Kanal
12 Phasentausch im rechten Kanal
13 Abhörbalanceregler mit Bereich von 'nur links' bis 'nur rechts'
14 MNO schaltet auf Mono um
15 Lautstärkeregler
16 DIM zur Dämpfung der Lautsprecher
(Dampfung intern abgleichbar, Fernbedienung ist möglich)
17 CUT zur Stummschaltung der Lautsprecher
18 MINI wählt die dritte Stereo-Abhöranlage an
(Mini hat Vorrang vor AL-SP)
19 AL-SP (alternate Speaker) wählt die zweite Stereo-Abhöranlage an
